FA・画像処理用レーザ アクセサリー

電源

LDP2405

DC-DCコンバーター
DC24Vからレーザ電源5V/12Vに変換します。

入力 DC9V～30V
出力 DC5V 500mA
仕様書 | 外形寸法図

LDP2412

DC-DCコンバーター
DC24Vからレーザ電源5V/12Vに変換します。

入力 DC15V～30V
出力 DC12V 500mA
仕様書 | 外形寸法図

L-1149

DC-DCコンバーター
DC12をDC5Vに変換します。

入力 DC12V
出力 DC5V 100mA
仕様書 | 外形寸法図

L-1098

DC-DCコンバーター
DC24VをDC5Vに変換します。

入力 DC24V
出力 DC5V 100mA
仕様書 | 外形寸法図

L-1125

十灯式電源
AC100V〜200VからDC5V 1000mAを供給します。
（プラグ付きコードはAC100V用のみ付属）

入力 AC85V〜265V　50/60Hz
出力 10×DC5V±5%　100mA
仕様書 | 外形寸法図

LDP3056A

一灯式電源
AC100VからDC5V 100mAを供給します。

入力 AC100V±10%　50/60Hz
出力 DC5V±5%　100mA
仕様書 | 外形寸法図

LDP1005A

二灯式電源
AC100Vまたは200VからDC5V 200mAを供給します。

入力 AC100V±10%　50/60Hz
出力 2×DC5V±5%　100mA
仕様書 | 外形寸法図

LDP2005A

二灯式電源
AC100Vまたは200VからDC5V 200mAを供給します。

入力 AC200V±10%　50/60Hz
出力 2×DC5V±5%　100mA
仕様書 | 外形寸法図

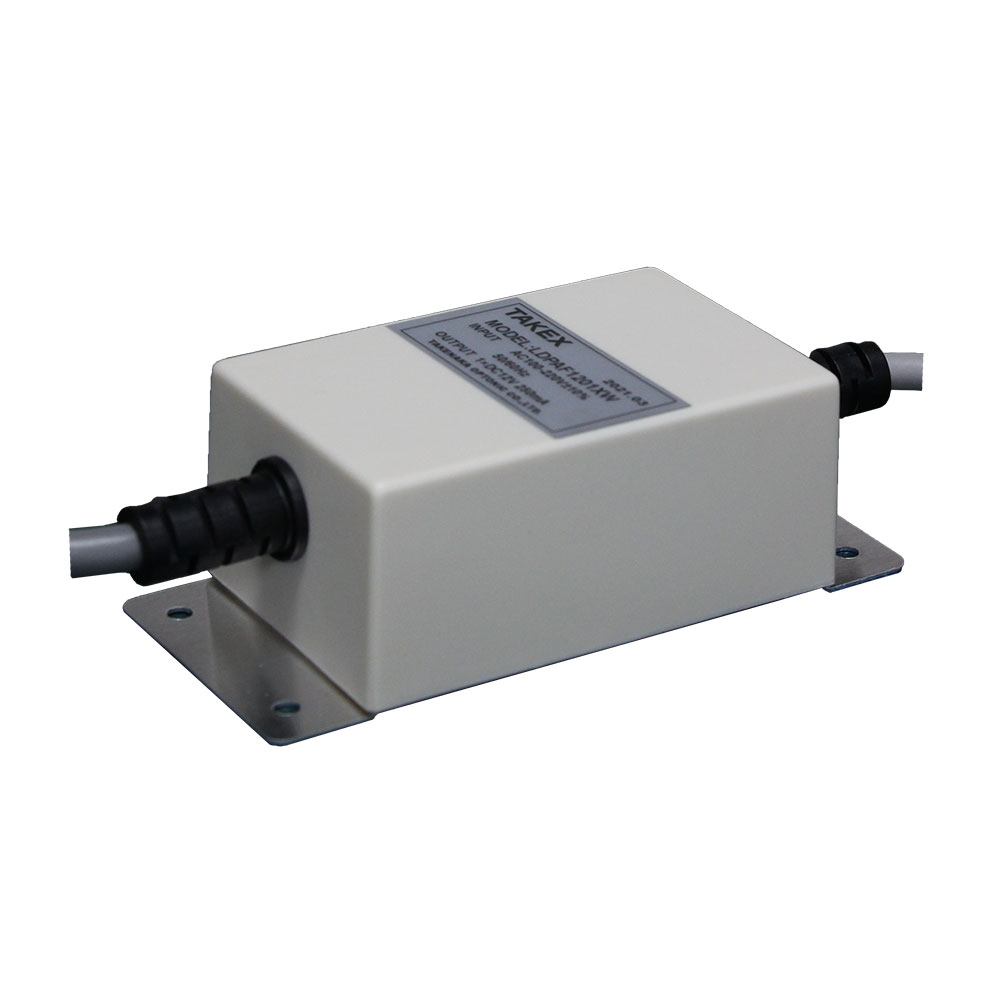

LDPA10501

一灯式電源
AC100VからDC5V 600mAを供給します。

入力 AC100V±10%　50/60Hz
出力 DC5V±5%　600mA
仕様書 | 外形寸法図

ADP0520

ACアダプター
AC100V～240Vからレーザ電源DC5VまたはDC12Vが得られます。

入力 AC100V〜240V
出力 DC5V 2A
仕様書 | 外形寸法図

ADP1210

ACアダプター
AC100V～240Vからレーザ電源DC5VまたはDC12Vが得られます。

入力 AC100V〜240V
出力 DC12V 2A
仕様書 | 外形寸法図

NCT10-01

ノイズカットトランス
元電源のノイズを特殊トランスで除去します。

入力 AC100V±10% 50/60Hz
出力 AC100V±10% 50/60Hz
電源容量 10VA
質量 1.5kg
仕様書 | 外形寸法図

NCT10-02

ノイズカットトランス
元電源のノイズを特殊トランスで除去します。

入力 AC200V±10% 50/60Hz
出力 AC200V±10% 50/60Hz
電源容量 10VA
質量 1.5kg
仕様書 | 外形寸法図

NCT50-01

ノイズカットトランス
元電源のノイズを特殊トランスで除去します。

入力 AC100V±10% 50/60Hz
出力 AC100V±10% 50/60Hz
電源容量 50VA
質量 3kg
仕様書 | 外形寸法図

NCT50-02

ノイズカットトランス
元電源のノイズを特殊トランスで除去します。

入力 AC200V±10% 50/60Hz
出力 AC200V±10% 50/60Hz
電源容量 50VA
質量 3kg
仕様書 | 外形寸法図

製造中止の為　販売終了

AT

雷ガード
雷や強電機器サージからレーザを保護します。
AC100V電源レーザに使用します。

外形寸法図

LDP-LCM1

駆動電源
LCMシリーズ専用です。

入力電圧 単相 AC100～220V
入力周波数 50/60Hz
接続 入力 L,N,FG（端子台,M4）
出力 V+,0V（内蔵電源ユニット出力端子,M4）
適用電線外形 φ6～10
使用温度範囲 -10～+50℃　但し氷結無き事
使用周囲湿度 20～95%Rh　但し結露無き事
耐電圧 AC2kV 1分間（入力とFG間、カットオフ10mA）
AC0.5kV 1分間（出力とFG間、カットオフ100mA）
絶縁抵抗 50MΩ以上（DC500Vメガ、充電部一括ｰとFG間）
保護構造 IP65
本体質量 約2kg
環境負荷物質管理 RoHS指令準拠
注. 入力用の電線は付属していません。
外形寸法図

取付金具

BR-3000(BR-1559)

外形φ30用です。
俯角調整、左右移動調整が可能です。

外形寸法図

BR-3000P(BR-1720)

BR-3000に旋回調整、傾き調整が付加され微調整が可能です。

外形寸法図

BR-1216(BR-1817)

外形φ12～16用で俯角、水平移動のほか傾き、旋回調整が可能です

外形寸法図

BR-1216P(BR-1749)

BR-1216に精密調整が付加されています。

外形寸法図

R-937

LDUシリーズ専用です。

外形寸法図

R-938

φ12用で角度自在な雲台式です。

外形寸法図

R-947

φ12、2本用で取付面に対し垂直に投映できクロスライン投映に使用します。

外形寸法図

R-948

φ12、2本用で取付面に対し水平に投映できクロスライン投映に使用します。

外形寸法図

R-956

φ12用です。


外形寸法図

R-1169

φ16用です。

外形寸法図

16型

φ16用で角度自由な雲台式です。

外形寸法図

LDV-2

φ8用
適用機種 LDV、LDS167Sなど

外形寸法図

BR-LCM1

LCMシリーズ専用です。

外形寸法図

BR-3100

LDX-FCシリーズ専用です。

外形寸法図

フード

F-2072

φ16LDF/LDCシリーズ用保護フードです。
レーザ先端に差し込み、塵埃の侵入を防ぎます。
水蒸気、油煙には適しません。

仕様書 | 外形寸法図

F-2158

レーザ ＬＤＸシリーズ用保護フードです。
レーザ先端のレンズの損傷保護、レーザ本体ケースの継ぎ目部分からの塵埃侵入保護を致します。
水蒸気や油煙が漂う場所には適しません。

仕様書 | 外形寸法図
