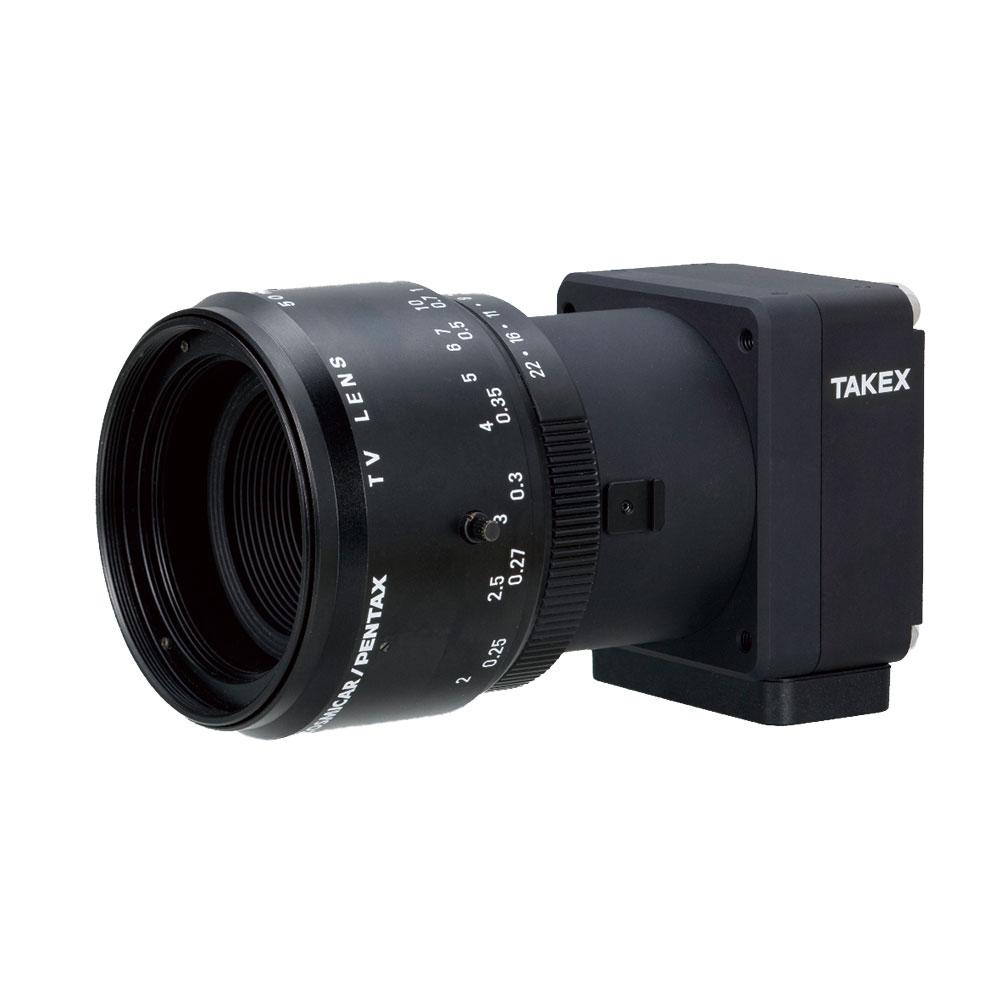

HomeGigEインターフェース採用・CMOS
デジタルラインスキャンカメラ
TL-8K35AGE/TL-4K7AGE/TL-2K7AGE
特長
- 水平・垂直ビニング機能の使用により感度アップが可能です。
- 高密度画素配列で高精細な画像を得ることができます。
- グローバルシャッタ機能及びFFC 機能を搭載しています。
- アンチブルーミング機能を搭載しています。
- 汎用性の高いF マウントを採用しています。
- DC12V の単一電源で動作します。
- 独自設計による小型・軽量製品です。
用途
- 画像検査などの画像処理装置の入力機器
- 半導体ウエハ・液晶パネルの検査機器用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 型式 | TL-8K35AGE | TL-4K7AGE | TL-2K7AGE |
|---|---|---|---|
| 撮像素子 | グローバルシャッタ方式 CMOS |
||
| 画素数 | 8192 | 4096 | 2048 |
| 画素サイズ | 3.5µm×3.5µm | 7µm×7µm | |
| 受光素子長 | 28.672mm | 28.672mm | 14.336mm |
| 感度(DNnj/cm2) | gain1=1.2,gain2=4.8 | gain1=1.2,gain2=4.8 | |
| 飽和露光量 | 23Ke- (代表値) | 46Ke- (代表値) | |
| 出力不均一性 | 標準 10% 飽和出力の50%時（素子上） | ||
| ダイナミックレンジ | 60dB(素子上) | ||
| ビデオ出力 （デジタル出力） |
8bit/10bit/12bit GigE Vision方式準拠 |
||
| デ－タレート | 12kHz | 24kHz | 48kHz |
| スキャンレート(scan/sec) | 83.3µsec(Min) | 41.7µsec(Min) | 20.8µsec(Min) |
| ライン転送パルス入力 | アナログゲイン 1倍 or 4倍 | ||
| ゲイン | ADCゲイン 0.2倍 ～ 5.7倍 | ||
| デジタルゲイン 1 ～ 5倍 0.125ステップ | |||
| 電源容量 | +12V ±0.5V（0.5A以下） | +12V ±0.5V（0.4A以下） | +12V ±0.5V（0.3A以下） |
| 動作温度範囲 | 0～+40℃ | ||
| 動作湿度範囲 | 85% MAX | ||
| 保存温度範囲 | -10℃～+65℃ | ||
| レンズマウント | Fマウント | ||
| フランジバック | 46.5mm | ||
| コネクタ | 12V電源 HR10A-7R-6PBヒロセ電機 デジタル出力 RJ-45(GigE) I/O HR10A-10R-12PBヒロセ電機 |
||
| 重量 | 350g以下 | ||
| 外形寸法 | 60(W)×64(H)×68.8(D)突起部除く | ||
| 機能 | グローバルシャッタ FFC補正 水平ビニング(2画素) 垂直ビニング(2Lineバッファ） 水平垂直4画素ビニング |
||
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

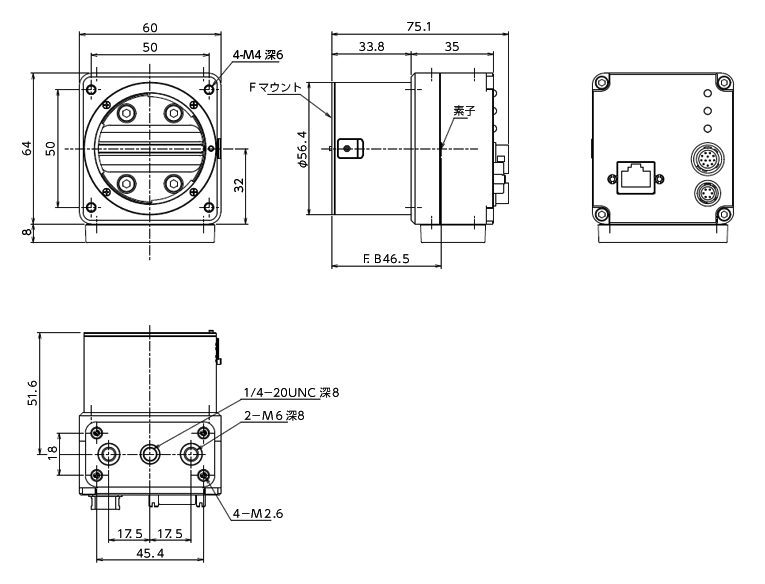

外形寸法図
