Opt-C:Link採用、高解像度・高速走査、CMOS
デジタルラインスキャンカメラ
TL-16K5FOL
特長
- 5µmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
- グローバルシャッタ機能及びFFC機能を搭載しています。
- 光通信を使用しているので、ケーブル伝送中のノイズの影響が大変少なくなっています。
- 1本の光通信内で画像データと制御信号を送受信できるので、省配線に貢献します。
- 独自設計による小型・軽量製品です。
- TDIモードを使用する事により感度を2倍にすることが可能です。
用途
- 画像検査などの画像処理装置の入力機器
- 液晶パネルの検査機用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
- その他コンピュータと接続して行う画像処理用途

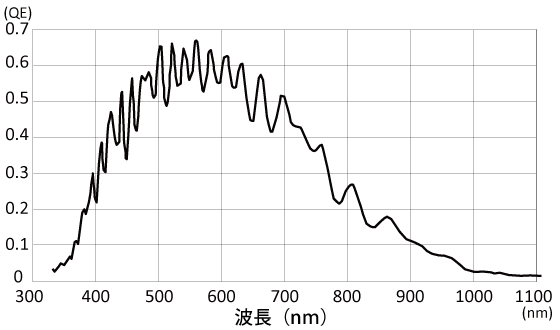

感度波長特性

仕様
型式 | TL-16K5FOL |
---|---|
撮像素子 | モノクロCMOS |
画素数 | 16,384×2Line |
画素サイズ | 5.0µm×5.0µm |
受光素子長 | 81.92mm |
ビデオレート | 6.25Gbps (2ch) |
スキャンレート (scan/sec) | シングルラインモード 38.9kHz デュアルラインモード 34.0×2kHz |
ライン転送パルス入力 | シングルラインモード 25.7µsec (Min) デュアルラインモード 29.5µsec (Min) |
ビデオ出力 | Opt-C:Link |
飽和露光量 (e-) | 40k (typical) |
フランジバック | 12mm |
電源容量 | +12V ±0.5V (1.0A以下) |
レンズマウント | M95, P=1mm |
動作周囲温度 | 0~+40℃ (結露ないこと) |
外形寸法 | 102 (W) x 130 (H) x 34 (D) (突起部除く) |
重量 | 750g以下 |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

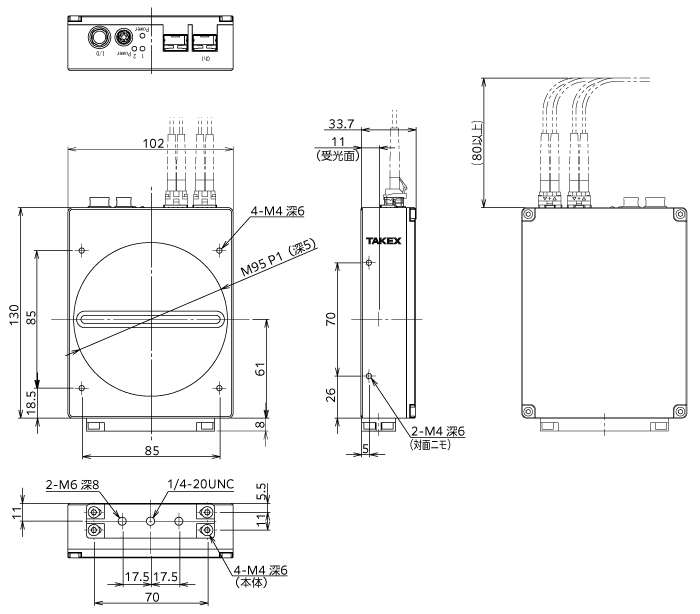

外形寸法図
