Camera Link対応、CMOS、16,384画素
デジタルラインスキャンカメラ
TL-16K5FCL

TL-16K5FCL

概要

  • 高解像度・高速走査
  • 85/60/40MHz 等多くの伝送クロックを選択でき、システムに合わせた豊富なビデオ出力の組合せが可能
  • 16,384画素 2LineのCMOSリニアイメージセンサを搭載
  • スキャンレート 38.8 KHz
  • Camera Link 出力、データレート Full 85 MHz × 8TAP


カタログPDF 取扱説明書PDF

特長

  • 5µmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
  • グローバルシャッタ機能及びFFC機能を搭載しています。
  • 独自設計による小型・軽量製品です。
  • TDI モードの使用により、感度を2 倍にできます。

用途

  • 画像検査などの画像処理装置の入力機器
  • 半導体ウエハ・液晶パネルの検査機器用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理

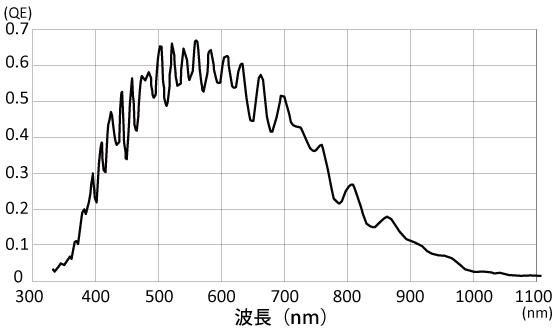

感度波長特性

感度波長特性

仕様

型式 TL-16K5FCL
撮像素子 モノクロ CMOS
画素数 16,384 x 2 Line
ライン間隔 0 µm
画素サイズ 5µm x 5µm
受光素子長 81.92 mm
データレート Full 85MHz x 8Tap
スキャンレート 38.8 kHz
ライン転送パルス入力 25.8µsec(Min)
ビデオ出力（デジタル） Camera Link
飽和露光量 (e-) 40 k (typical)
フランジバック 12mm
電源容量 +12V ±0.5V (0.8A以下)
レンズマウント M 95, P=1mm
動作周囲温度 0～40℃ (結露のないこと)
外形寸法 102(W) x 130(H) x 37(D) 突起部除く
重量 750g以下

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

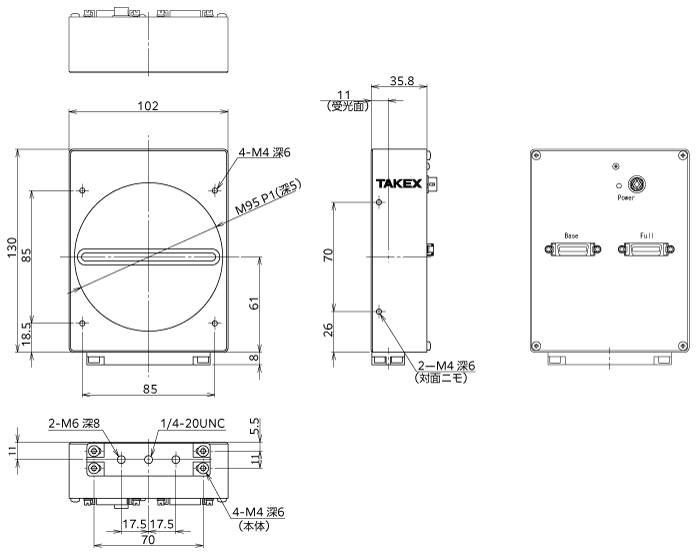

外形寸法図

外形寸法図
