カラーライン型欠点検査装置
LS-70JC
概要
- 当社の高速・高解像度（7300画素）のCamera Link出力カラーラインスキャンカメラ のTLC-7300UCLに接続可能な欠点検出装置です。
- 製造工程中のフィルム、鋼鈑、紙など各種シート状物体のキズ・色汚れ・異物・ピンホールなどを精度良く検出します。
カタログPDF 取扱説明書PDF カタログPDF（マッピングソフト MAP-07JC） 取扱説明書PDF（通信アプリケーション用)
特長
- データレートは120MHzに対応しています。
- ビデオ波形モニター機能及びシェーディング機能、ライン加算機能7×7画像処理フィルター搭載により、使い易い検査装置となっています。
- 1台のカメラ視野は最大16分割出力が可能で、カラー液晶モニター採用により、カラービデオ波形、設定画面が見易い設計となっています。
- 地合変動及び光量変化に対応しています。
- 欠点同時判定機能４回路を装備しています。
- 自動エッジ追従機能にてエッジ不感帯を自由に変更する事ができます。
用途
- ガラスの製造工程に生じる異物、泡、キズの検出
- フィルムのフィッシュアイ、異物、ピンホールの検出
- 紙シートのピンホール、黒点、色汚れ、異物の検出
- 鉄及び非鉄金属のピンホール検出
適合ラインスキャンカメラ
| 型式 | 適合ラインスキャンカメラと 接続時の動作条件 |
|---|---|
| TLC-7300UCL | MEDIUM 2TAP × 60MHz=120MHz |
仕様
| 増幅部 | シェーディング補正回路 光量変化追従回路 ライン加算回路 画像処理フィルタ(7×7) |
|---|---|
| アナログレベル判定 | 検出レベル判定回路4回路 |
| 設定部 | 欠点幅設定4回路 欠点長さ設定4回路 検査幅設定（全体） 視野内分割設定 Max 16分割 エッジ追従不感帯設定 走査周期設定 |
| ゲート信号 | 検査／停止指令信号 |
| 出力 | オープンコレクター出力 16点 |
| 操作電源 | A100～200V 50/60Hz |
| 消費電力 | 50W |
| 動作周囲温度 | 0～45℃ (結露のないこと） |
| 外形寸法 | 250(H) × 110(W) × 230(D)mm |
| 重量 | 3kg |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

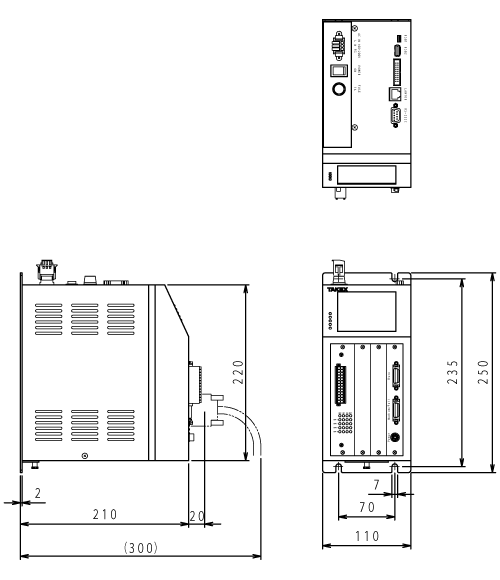

外形寸法図
