Home汎用固定焦点レーザ
LD12F
LS12Fシリーズ
概要・特長
- 小型・軽量の一般産業向けレーザです。
- 広いファン角が得られます。
- 耐サージ回路搭載で車載などの劣悪環境下でも使用に耐えます。
- 本質的に安全なレーザ保護回路採用で医療機器向けの組み込みにも最適です。
ダウンロード
| 型式 | 製品写真（JPG） | 仕様書（PDF） | 外形寸法図（PDF） |
|---|---|---|---|
| LD12F01520L | |||
| LD12F02520L | |||
| LD12F01635L | |||
| LD12F02635L | |||
| LS12F01520L | |||
| LS12F02520L | |||
| LS12F01635L | |||
| LS12F02635L |
仕様
| 品名 | レーザプロジェクター | |||||||
|---|---|---|---|---|---|---|---|---|
| レーザ色 | 緑 | 赤 | ||||||
| パターン形状 | ラインパターン | |||||||
| 型式 | LD12F01520L | LD12F02520L | LS12F01520L | LS12F02520L | LD12F01635L | LD12F02635L | LS12F01635L | LS12F02635L |
| 投映距離 | 50～1,000mm | |||||||
| 線長 | 1,000mm 以上/WD600mm（100mm以上/WD50mm・2,000mm以上/1,000mm） | |||||||
| 線幅 | 1mm/WD600mm （2mm/WD50mm・1mm/WD1,000mm） | |||||||
| 投影方式 | ピント固定式（WD600mm で調整） | |||||||
| 波長 | 520nm | 635nm（625～645nm） | ||||||
| 光出力（射出口） | 約3mW | 約7mW | 約3mW | 約7mW | 約3mW | 約7mW | 約3mW | 約7mW |
| クラス | クラス1 （0.39mW以下） |
クラス2 （1mW以下） |
クラス1 （0.39mW以下） |
クラス2 （1mW以下） |
クラス1 （0.39mW以下） |
クラス2 （1mW以下） |
クラス1 （0.39mW以下） |
クラス2 （1mW以下） |
| 平均寿命 | 10,000H時間以上（25℃時） | |||||||
| 電源電圧 | DC5V | DC5V | ||||||
| 消費電流 | 200mA Max | 100mA Max | ||||||
| 接続方式 | コネクタ接続式 （ PIN1：0V/PIN2：5V） | |||||||
| 使用温度範囲 | -10～+50℃（氷結しないこと） | |||||||
| 使用湿度範囲 | 20～85%RH（結露しないこと） | |||||||
| 保護構造 | IP20 | IP65 | ||||||
| 質量 | 約31g | |||||||

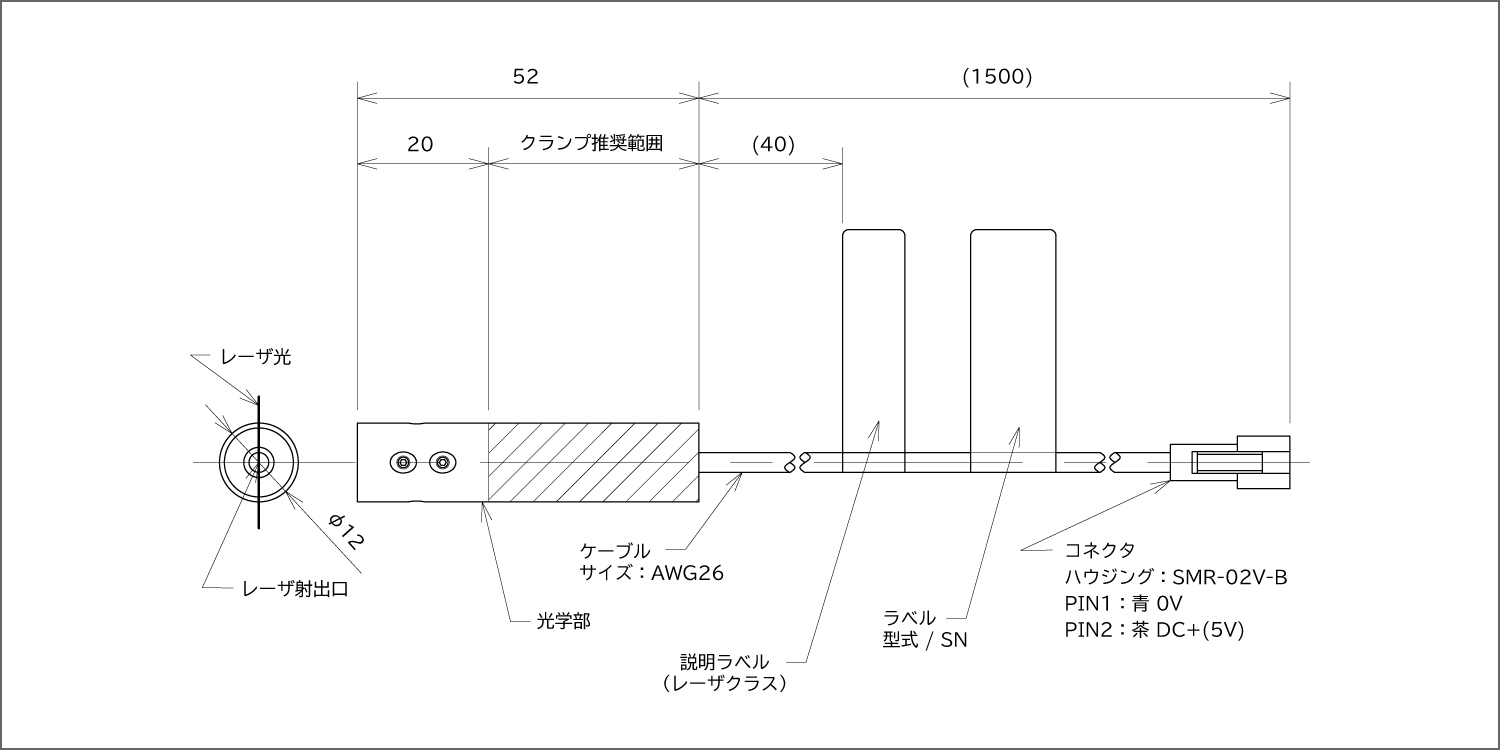

外形寸法図
