ラインスキャンカメラ
TL-8K10FCL

TL-8K10FCL

概要

  • 高解像度･高速走査
  • 85/60/40MHz 等多くの伝送クロックを選択でき、システムに合わせた豊富なビデオ出力の組合せが可能
  • 8,192画素CMOSリニアイメージセンサを搭載
  • スキャンレート100KHz
  • Camera Link 出力、データレート Deca 85MHz×10TAP


カタログPDF 取扱説明書PDF

特長

  • 10μmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
  • グローバルシャッタ機能及びFFC機能を搭載しています。
  • 独自設計による小型・軽量製品です。
  • TDIモードの使用により、感度を2倍にできます。

用途

  • 画像検査などの画像処理装置の入力機器
  • 半導体ウエハ・液晶パネルの検査機器用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理

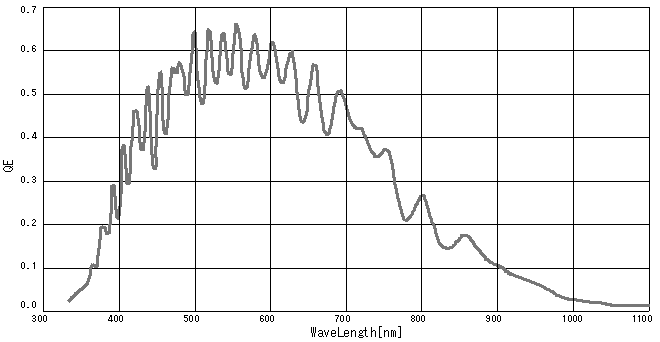

感度波長特性

感度波長特性

仕様

型式 TL-8K10FCL
撮像素子 モノクロCMOS
画素数 8,192x1Line
ライン間隔 0μm
画素サイズ 10μm×10μm
受光素子長 81.92mm
データレート Deca 85MHz×10Tap
Full 85MHz×8Tap
スキャンレート 100kHz
ライン転送パルス入力 10μsec(Min)
ビデオ出力（デジタル） Camera Link
飽和露光量(e-) 40k (typical)
フランジバック 12mm
電源容量 +12V ±0.5V（1A 以下）
レンズマウント M95, P=1mm
動作温度範囲 0～40℃（結露のないこと）
重量 750g以下
外形寸法 102（W）×130（H）×37（D）突起部除く

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

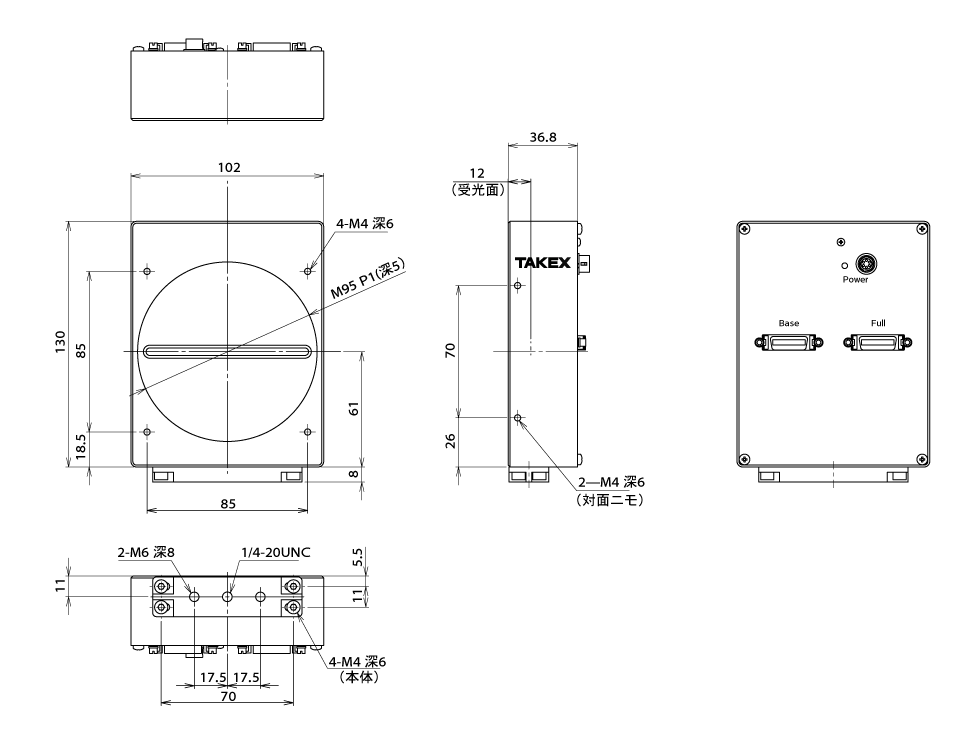

外形寸法図

外形寸法図
