ラインスキャンカメラ
TL-12K35CXP

TL-12K35CXP

概要

  • Fマウントイメージサイズの最大画素数12,288画素CMOSリニアセンサー搭載
  • 垂直ビニング機能により約2倍の感度アップが可能
  • ４画素ビニング機能を使うことで、6,144画素×7μmスクエアのカメラとしても使用できます。
  • 2LineTDI機能により低ノイズが可能
  • 独立した露光時間制御によるハイダイナミックレンジ撮像

カタログPDF 取扱説明書PDF

特長

  • 各メーカーのキャプチャーボードと接続し、高精度な画像処理システムを構築できます。
  • 画素サイズ 3.5μmスクエアのCMOSセンサーにより、高精細な画素の撮像が可能です。
  • グローバルシャッタ機能及びFFC機能を搭載しています。
  • 汎用性の高いFマウントを採用しました。
  • PoCXPもしくはDC12Vの単一電源で動作します。

用途

  • 画像検査などの画像処理装置の入力機器
  • 液晶パネルの検査機用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

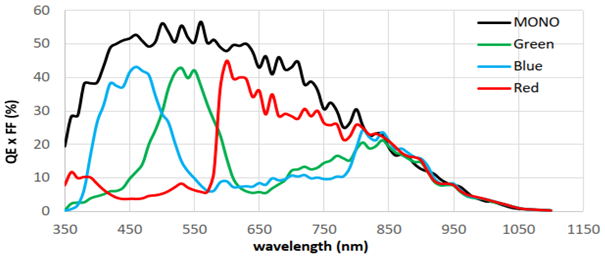

感度波長特性

感度波長特性

仕様

型式 TL-12K35CXP
ビデオ出力 CoaXPress準拠
撮像素子 モノクロCMOS
画素数 12,288×2Line
画素サイズ 3.5×3.5μm
受光素子長 43.008mm
ビデオレート CXP12×4 ：119.85k（CXP8bit）/119.85k（CXP10bit）
CXP12×2 ：118.65k（CXP8bit）/97.66k（CXP10bit）
CXP12×1 ：72.23k（CXP8bit）/58.07k（CXP10bit）
スキャンレート（scan/sec） シングル ：119kHz
デュアル ：59kHz
飽和露光量（e-） 5.6k（typical）
レンズマウント Fマウント
フランジバック 46.5mm
外形寸法 77（W）×77（H）×75.3（D）突起部除く

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

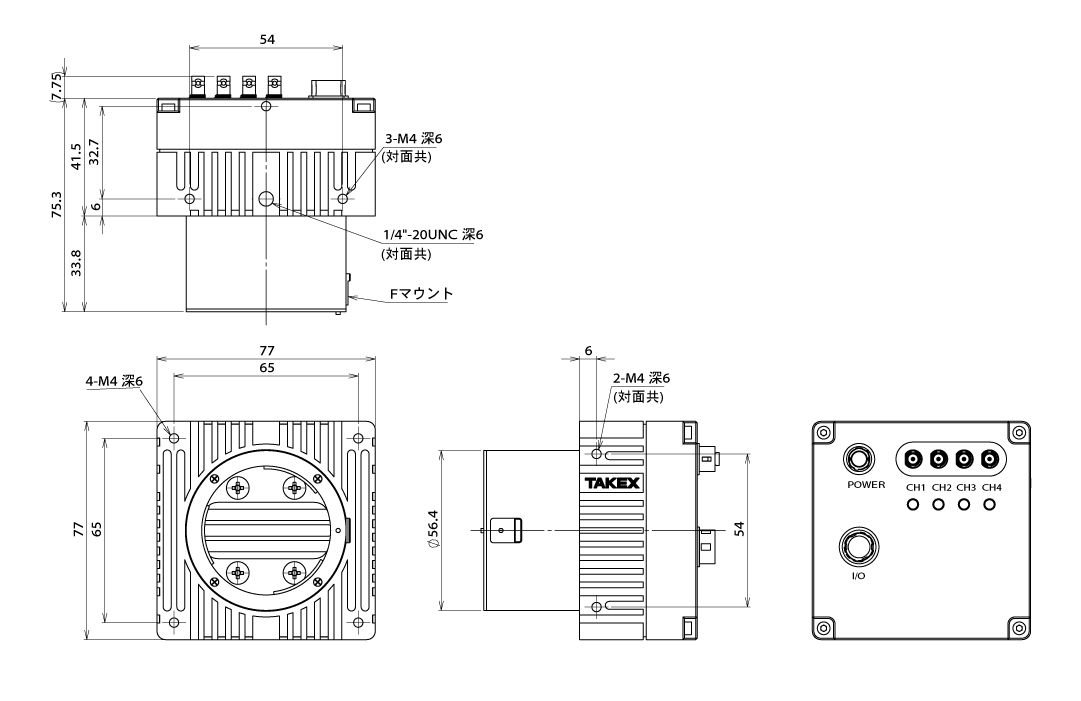

外形寸法図

外形寸法図
