フルフレームシャッタカメラ
FCM12MHPL/FCM5MHPL/FCM3MHPL
概要
- 高感度のCMOSセンサを搭載したフルフレームシャッタカメラです。
- 高速動作・高解像度・1,200 万画素・60 フレーム/ 秒の画像出力が可能です。
- ビデオ出力は8/10/12ビットのデジタル信号（ Camera Link 方式）で出力します。
- ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることが出来ます。
- Camera Link 経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。
カタログPDF 取扱説明書PDF（FCM12MHPL） 取扱説明書PDF（FCM5MHPL） 取扱説明書PDF（FCM3MHPL）
特長
- 電源非重畳のCamera Link 方式キャプチャーボード、電源重畳のPoCL 方式のキャプチャボードのいずれでも使用が可能です。
- 光学サイズ（FCM12MHPL：1/1インチ、FCM5MHPL：2/3インチ、FCM3MHPL：1/1.8インチ）画素数（FCM12MHPL：1,200万画素、FCM5MHPL：500万画素、FCM3MHPL：300万画素）ですので、既存の500・200万画素のＣＣＤカメラの置き換えに適しています。
- グローバルシャッタ方式のCMOS センサを搭載しており、高速で移動する対象物体を撮影しても画像に歪みが生じません。
- 高速読み出し用途では、Full Configuration（カメラリンクケーブル2本使用）、低速読み出し用途ではBase Configuration（カメラリンクケーブル1本使用）などと、用途によって接続方式を選択出来ます。
- 読み出しライン数を制限して、より高速動作を行う任意本数の部分走査読み出しが可能です。
用途
- 画像検査装置などの画像処理装置の入力機器
- 液晶パネル検査機器用途
- 外観検査の入力機器
- 基板実装検査装置の入力機器
- ITS 用入力機器
- その他高速・高解像度が要求される画像処理用途
感度波長特性
仕様
| 型式 | FCM12MHPL | FCM5MHPL | FCM3MHPL |
|---|---|---|---|
| 撮像素子 | プログレッシブ走査、グローバルシャッタ方式、白黒CMOS ユニットセルサイズ 3.45µm(H)×3.45µm(V) |
||
| 1.1インチサイズ | 2/3インチサイズ | 1/1.8インチサイズ | |
| 有効画素数 | 1,236 万画素 4112(H)×3008(V) |
506万画素 2464（H）×2056（V） |
318万画素 2064（H）×1544（V） |
| 読出し走査 | 12fps 水平走査周波数 fh=37.1kHz 垂直走査周波数 fv=12.1Hz クロック周波数 fclk=84MHz 出力階調 8bit/12bit (Base Config.) |
32fps 水平走査周波数 fh=67.4kHz 垂直走査周波数 fv=32.2Hz クロック周波数 fclk=84MHz 出力階調 8bit／12bit (Base Config.) |
48fps 水平走査周波数 fh=76.6kHz 垂直走査周波数 fv=48.7Hz クロック周波数 fclk=84MHz 出力階調 8bit／12bit (Base Config.) |
| 24fps 水平走査周波数 fh=74.3kHz 垂直走査周波数 fv=24.3Hz クロック周波数 fclk=84MHz 出力階調 8bit／12bit (Medium Config.) |
63fps 水平走査周波数 fh=132.4kHz 垂直走査周波数 fv=63.2Hz クロック周波数 fclk=84MHz 出力階調 8bit／12bit (Medium Config.) |
96fps 水平走査周波数 fh=151.8kHz 垂直走査周波数 fv=96.0Hz クロック周波数 fclk=84MHz 出力階調 8bit／12bit (Medium Config.) |
|
| 48fps 水平走査周波数 fh=148.2kHz 垂直走査周波数 fv=48.4Hz クロック周波数 fclk=84MHz 出力階調 8bit (Full Config.) |
120fps 水平走査周波数 fh=252.6kHz 垂直走査周波数 fv=120.6Hz クロック周波数 fclk=84MHz 出力階調 8bit (Full Config.) |
190fps 水平走査周波数 fh=303.0kHz 垂直走査周波数 fv=191.5Hz クロック周波数 fclk=84MHz 出力階調 8bit (Full Config.) |
|
| 60fps 水平走査周波数 fh=186.1kHz 垂直走査周波数 fv=60.8Hz クロック周波数 fclk=80MHz 出力階調 8bit (Deca Config.) |
150fps 水平走査周波数 fh=314.6kHz 垂直走査周波数 fv=150.2Hz クロック周波数 fclk=80MHz 出力階調 8bit (Deca Config.) |
210fps 水平走査周波数 fh=333.0kHz 垂直走査周波数 fv=210.5Hz クロック周波数 fclk=80MHz 出力階調 8bit (Deca Config.) |
|
| ビデオ出力信号 | 8bit Camera Link 方式準拠 Deca（10TAP) / Full /Medium/Base Configuration)（RAW出力） | ||
| 12bit Camera Link 方式準拠 Medium/Base Configuration)（RAW出力） | |||
| カメラコネクタ | SDR | ||
| 電子シャッタ | 1/52,000 秒～ | 1/59,000秒～ | |
| ランダムシャッタ | プリセット固定シャッタ | ||
| 走査モード | 全画素 / 部分（任意ライン読出し） | ||
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース | ||
| 光学フィルタ | なし（IRカットフィルタ / 光学ローパスフィルタともに非装着） | ||
| レンズマウント | Cマウント（フランジバック固定） | ||
| 電源 | カメラコネクタ（6Pin) / PoCL：DC12V±10％ 300mA 以下 | ||
| 動作周囲温度 | 0℃～40℃（結露、結氷のないこと） | ||
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） | ||
| 耐衝撃 | 70G | ||
| 耐振動 | 7G | ||
| 外形寸法 | 48(W)×45(H)×37(D)(突起部除く） | ||
| 重量 | 約110ｇ | ||
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

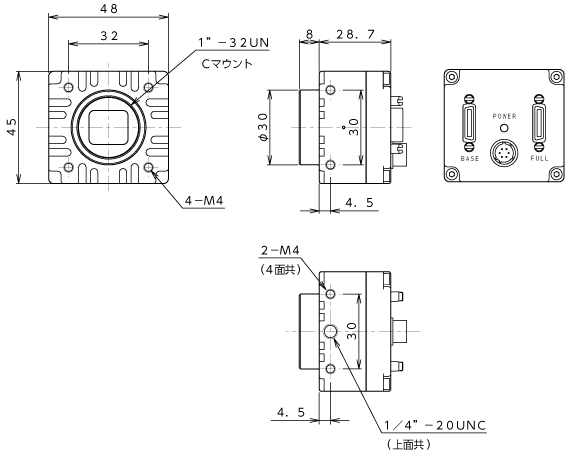

外形寸法図
