DVI-D出力搭載カメラ用コントロールユニット
FS2300DV専用コントローラ
PU230

PU230

概要

DVI-D出力搭載カラーカメラFS2300DV専用のコントロールユニットです。
FS2300DVへ電源供給を行うと共に、PCを介さず直接カメラの設定を行うことができます。

カタログPDF 取扱説明書PDF

特長

  • トリガ信号入力として、５Ｖ・Ｃ－ＭＯＳロジックレベル，３．３Ｖロジックレベル及びフォトカプラ信号入力に対応。使用するユーザ側の信号形態に合わせたトリガ入力の選択が可能です。
  • ソフトトリガ機能を使用することで、FS2300DVの映像出力をフリーズすることが可能です。
  • カメラの各種動作設定とカーソル設定を本器パネル面のスイッチで変更することができます。
  • FS2300DVから出力されるカーソルをプッシュスイッチにて用意に位置決め、変更が可能です。

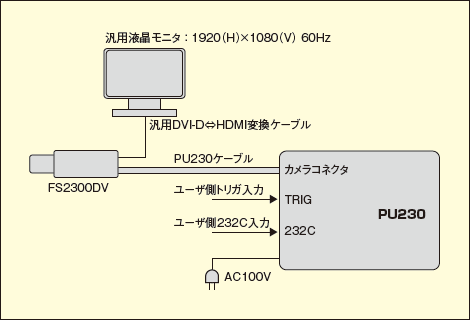

機器接続例

機器接続例

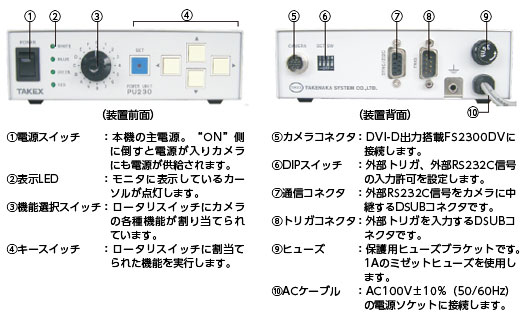

パネル面説明

パネル面説明

仕様

適合カメラ FS2300DV
トリガ入力 背面の9ピンオス型D-SUBコネクタに接続
入力部は4.7kΩにて内部で5Vにプルアップ

レベル範囲　H=3.7～5.5V、L=−0.5～0.5V
（ハイレベルトリガ入力）
H=2.5～3.5V、L=−0.5～0.5V
（ローレベルトリガ入力）
OFF=0～0.5mA、ON=8.0～10mA
電源出力 DC12V±10％、最大800mA
消費電力 消費電力 5W以下（カメラでの消費電力を除く）
電源電圧 AC85V～132V 50/60Hz
使用温度範囲 0℃～50℃（結露のないこと）
外形寸法 150(W)×44(H)×130(D)mm
重量 700g

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

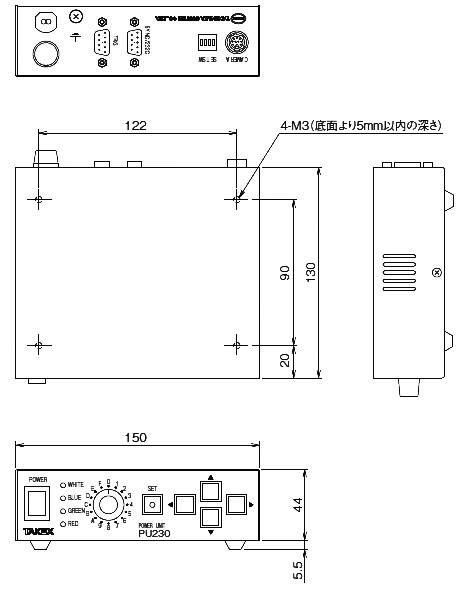

外形寸法図

外形寸法図
