Homeラインスキャンカメラ用
カメラ電源ユニット
AD-50/AD-50MUL
概要
AD-50/AD-50MULはラインスキャンカメラ（JBシリーズ、Fシリーズ）に電源を供給すると共に、キャプチャーボードからの
CLOCK、SYNC（RS-422）信号をラインスキャンカメラへ出力するものです。
特長
- AD-50/AD-50MULはラインスキャンカメラ（JBシリーズ、Fシリーズ）に電源を供給すると共に、キャプチャーボードからの
CLOCK、SYNC（RS-422）信号をラインスキャンカメラへ出力するものです。 - 入力信号として
CLOCK（RS-422） MAX 20MHz
SYNC（RS-422） MAX 4.5kHz
が、可能です。 - 出力信号として
DC +12V 0.8A
CLOCK（RS-422）
SYNC（RS-422）
が、可能です。
接続図
- ラインスキャンカメラ⇔カメラコネクタ間のケーブルは
JBシリーズの場合 4SP-**S
Fシリーズの場合 12DD-**S
（**はケーブル長を表します。単位：m） - キャプチャーボードへのケーブルは、ボードメーカーにより異なります。
仕様
| 入力 | CLOCK （RS-422） 入力範囲 MAX 20MHz SYNC （RS-422） 入力範囲 MAX 4.5kHz |
|---|---|
| 出力 | DC+12V 0.8A CLOCK （RS-422） SYNC （RS-422） |
| 操作電源 | AC85～240V 50/60Hz |
| 消費電力 | 20VA以下 |
| 接続方式 | メタルコンセント |
| 使用温度範囲 | 0～50℃ |
| 重量 | 0.6Kg |
| 外形寸法 | 150(W) × 38(H) × 130(D)mm （突起物を除く） |

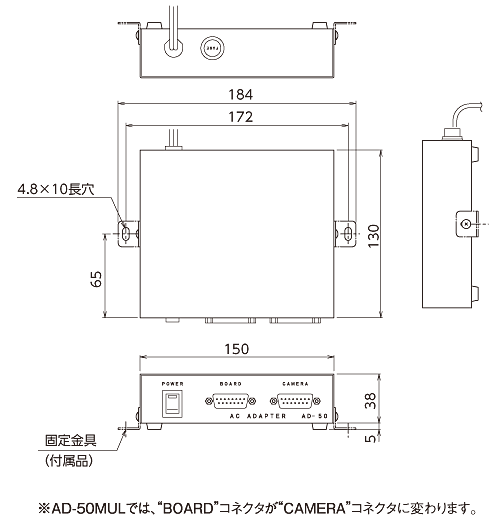

外形寸法図
