Opt-C:Link採用、高解像度・高速走査、CMOS
デジタルカラーラインスキャンカメラ
TLC-16K5FOL

TLC-16K5FOL

概要

  • Opt-C:Linkインターフェースの採用により、22.7KHzの速度で100mの画像伝送が可能。
  • 16,384画素RGB3LineのCMOSリニアイメージセンサを搭載


カタログPDF 取扱説明書PDF

特長

  • 5µmスクエアと画素サイズが大きく、高感度・高精細な画像を得ることができます。
  • グローバルシャッタ機能及びFFC機能を搭載しています。
  • 光通信を使用しているので、ケーブル伝送中のノイズの影響が大変少なくなっています。
  • １本の光通信内で画像データと制御信号を送受信できるので、省配線に貢献します。
  • 独自設計による小型・軽量製品です。
  • 5µmとライン間隔が狭く、斜めからの撮像でも角度の影響を受けにくくなっています。

用途

  • 画像検査などの画像処理装置の入力機器
  • 液晶パネルの検査機用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

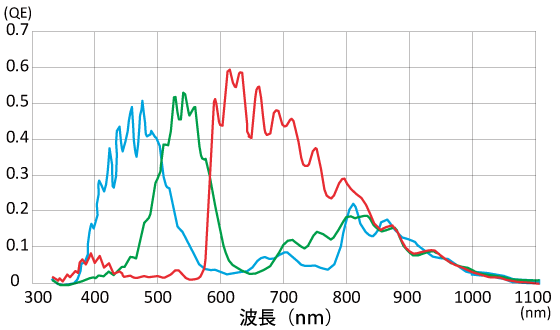

感度波長特性

感度波長特性

仕様

型式 TLC-16K5FOL
撮像素子 3Line カラー CMOS
画素数 16,384×3Line
ライン間隔5µm
画素サイズ 5.0µm×5.0µm
受光素子長 81.92mm
ビデオレート 6.25Gbps (2ch)
スキャンレート (scan/sec) 22.7kHz
ライン転送パルス入力 44.1µsec (Min)
ビデオ出力 Opt-C:Link
飽和露光量 (e-) 40k (typical)
フランジバック 12mm
電源容量 +12V ±0.5V (1.0A以下)
レンズマウント M95, P=1mm
動作周囲温度 0～+40℃ (結露ないこと)
外形寸法 102 (W) x 130 (H) x 34 (D) (突起部除く)
重量 750g以下

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

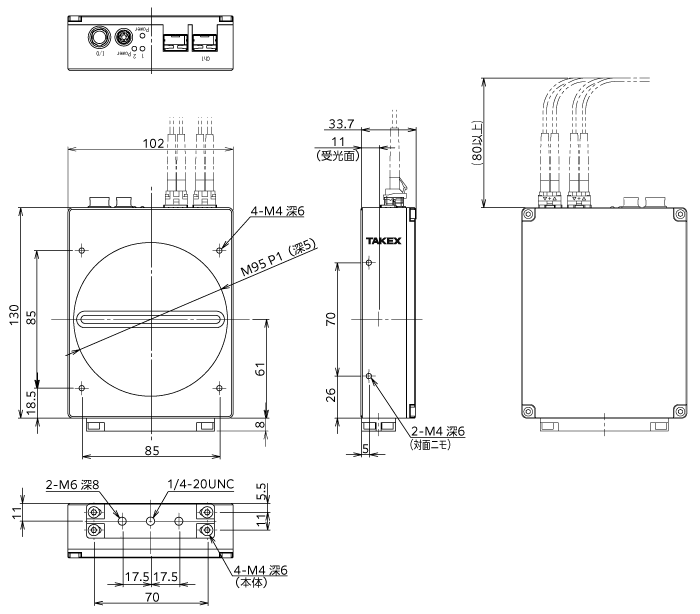

外形寸法図

外形寸法図
