7450画素、スキャンレート6.4kHz、Camera Link出力
デジタルラインスキャンカメラ
TL-7450UCL（在庫限り）

TL-7450UCL

概要

  • TL-7450UCLは、CCDリニアイメージセンサを使用した産業用デジタルラインスキャンカメラで、7450個のフォトダイオードが直線上に配置されたものです。
  • このフォトダイオードは1個当たり50MHz（0.02µsec）で走査され、ビデオ信号として出力されます。1ラインの走査時間は最大156µsecです。
  • ビデオ出力はベースコンフィグレーション（Base Confi guration）のCamera Link出力です。
  • キャプチャーボードからのコマンド（RS-232C）によりゲイン、8/10ビット切替、オフセットなどが容易に変更できます。


カタログPDF 取扱説明書PDF

特長

  • 画素数7450、データレート50MHzのCCDラインスキャンカメラです。
  • DC12Vの単一電源で動作します。
  • 画素は4.7µmスクエアと小さいため、高解像の分解ができます。　
    複数台使用時に於ける感度のバラツキがRS-232C通信で調整できます。
  • 独自設計による小型・軽量 製品です。
  • 簡易露光制御機能付きです（但しスキャンレート3.2kHz以下の場合）。

用途

  • 画像検査などの画像処理装置の入力機器
  • 外観検査装置や各種寸法測定などの計測装置の入力機器
  • シート物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

感度波長特性

感度波長特性

仕様

撮像素子 CCD
画素数 7450
画素サイズ 4.7µm×4.7µm
受光素子長 35.015mm
データレート 50MHz
スキャンレート Max 6.4kHz
ライン転送パルス入力 156.25µsec
デジタルビデオ出力 Base Configuration 2×8/10bit
カメラリンクコネクタ形状 MDR
感度 50 V/lx・sec
飽和露光量 0.12 lx・sec（素子上）
出力不均一性 標準3% 飽和出力の50%時（素子上）
電源容量 ＋12V±0.5V（350mA）
動作温度範囲 0℃～40℃（結露のないこと）
動作湿度範囲 85％Max
保存温度範囲 -10℃～65℃（結露・結氷のないこと）
重量 360g以下
外形寸法 64(W)×64(H)×80.3(D)mm
レンズマウント Fマウント（標準）　Kマウント（オプション）

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

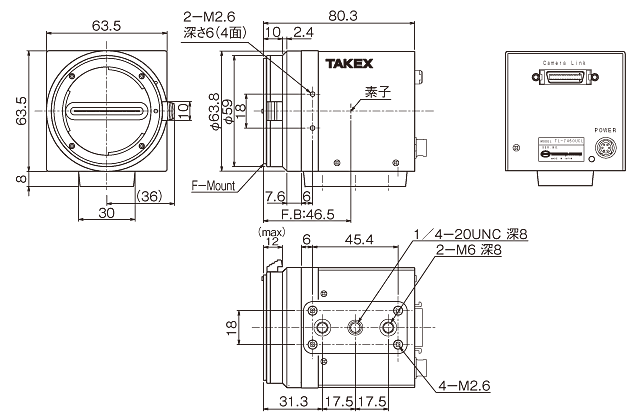

外形寸法図
