デジタルラインスキャンカメラ
TL-7450SN（在庫限り）
特長
- 複数モードの露光制御機能を搭載したことにより、エンコーダ入力動作が容易になりました。
- 一定露光モード、パルス幅露光モードを使用することにより、ライン速度が一定しないラインにおいても鮮明な画像を得ることができます。
- 内部スイッチで1～8倍までゲイン設定を変えることができるので、目的に応じて最適な使い方が可能です。
- 1画素は4.7µmと小さいため高解像度の画像を得ることができます。
- DC12Vの単一電源で動作します。
用途
- 画像検査などの画像処理装置の入力機器
- 外観検査や各種寸法測定などの計測装置の入力機器
- シート状物体表面検査装置の入力機器
- 高画質のパターン検査装置入力機器
感度波長特性
仕様
| 撮像素子 | CCD |
|---|---|
| 画素数 | 7450 |
| 画素サイズ | 4.7µm×4.7µm |
| 受光素子長 | 35.015mm |
| ビデオレート | 40MHz（Max） |
| スキャンレート | 100〜5000Hz |
| クロック対ビデオ比 | 1 : 1 |
| 最小クロック数 | 7664クロック |
| 駆動クロック入力 | 20/40MHz RS644 100Ω終端内蔵 |
| 駆動クロック出力 | 20/40MHz RS644 |
| ライン転送パルス入力 | 0.2～10msec RS644 100Ω終端内蔵 |
| ライン転送パルス出力 | 0.2msec～10msec RS644 |
| ビデオ出力 | アナログ出力：0〜2.5V（75Ω終端時） デジタル出力：（DO〜D9＋，DO〜D9－）（RS-644規格準拠） |
| 感度 | 50V/lx・sec（ゲイン1倍）（V/lx・sec） |
| 飽和露光量 | 0.08 lx・sec |
| ダイナミックレンジ | 1300（標準） |
| 出力不均一性 | Max10% 飽和出力の50%時 |
| 電源容量 | ＋12V±0.2V（450mAデジタル出力無負荷時） |
| 動作温度範囲 | 0℃～40℃（結露のないこと） |
| 動作湿度範囲 | 85％Max |
| 保存温度範囲 | -10℃～65℃（結露・結氷のないこと） |
| 重量 | 380g |
| レンズマウント | Fマウント |
| 外形寸法（mm） | 64(W)×64(H)×88.8(D)mm |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

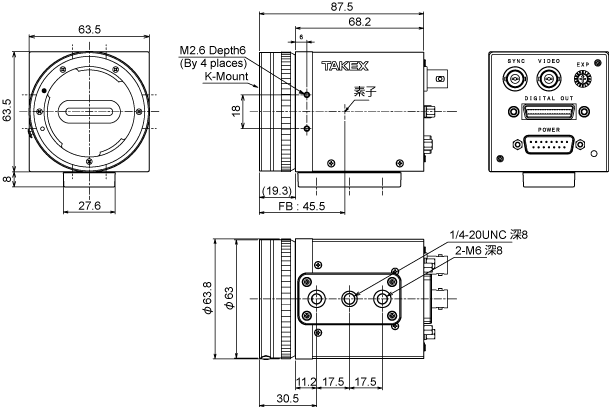

外形寸法図
