5150画素、スキャンレート7.45kHz、Camera Link出力
デジタルラインスキャンカメラ
TL-5150UCL（在庫限り）

TL-5150UCL

概要

  • TL-5150UCLは、CCDリニアイメージセンサを使用した産業用デジタルラインスキャンカメラで、5150個のフォトダイオードが直線上に配置されたものです。
  • このフォトダイオードは1個当たり40MHz（0.025µsec）で走査され、ビデオ信号として出力されます。1ラインの走査には134.2µsecの時間がかかります。
  • ビデオ出力はベースコンフィグレーション（Base Confi guration）Camera Link出力です。
  • キャプチャーボードからのコマンド（RS-232C）によりゲイン、8/10ビット切替え、オフセットなどが容易に変更できます。


カタログPDF 取扱説明書PDF

特長

  • DC12Vの単一電源で動作します。
  • 1画素は7.0µmスクエアであるため、感度が十分得られます。複数台使用時に於ける感度のバラツキがRS-232C通信で調整できます。
  • 画素数5150、データレート40MHzのCCDラインスキャンカメラです。
  • 簡易露光制御機能付き（使用可能スキャンレート3.2以下）

用途

  • 画像検査などの画像処理装置の入力機器
  • 外観検査装置や各種寸法測定などの計測装置の入力機器
  • シート物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

感度波長特性

感度波長特性

仕様

撮像素子 CCD
画素数 5150
画素サイズ 7µm×7µm
受光素子長 36.05mm
データレート 40MHz
スキャンレート Max 7.45kHz
ライン転送パルス入力 134.2µsec
デジタルビデオ出力 Base Configuration
2×8/10bit
カメラリンクコネクタ形状 MDR
感度 50V/lx・sec
飽和露光量 0.23 lx・sec（素子上）
出力不均一性 標準 3% 飽和出力の50%時（素子上）
電源容量 ＋12V±0.5V（350mA）
動作温度範囲 0℃～40℃（結露のないこと）
動作湿度範囲 85％Max
保存温度範囲 -10℃～65℃（結露・結氷のないこと）
重量 360g以下
外形寸法 64(W)×64(H)×80.3(D)mm
レンズマウント Fマウント（標準）
Kマウント（オプション）

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

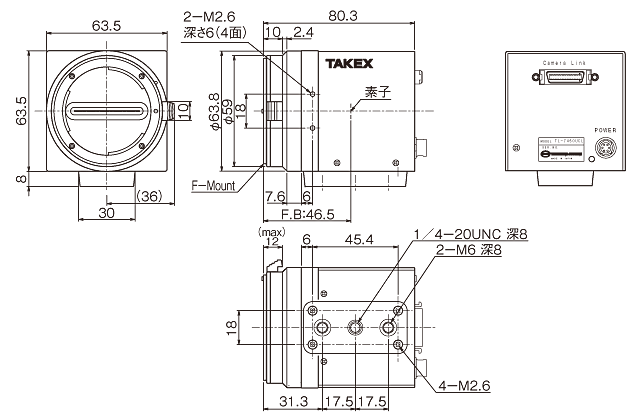

外形寸法図

外形寸法図
