Camera Link対応、UCLシリーズ
デジタルラインスキャンカメラ
TL-4096UCL（在庫限り）

TL-4096UCL

概要

  • UCLシリーズは、CCDリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラです。
  • ビデオ信号は、8 or 10ビット階調、2TAPで、Camera Link（Base Configuration）に準拠して出力されます。
  • 画素数4096、走査クロック50MHzのCCDラインスキャンカメラです。
  • 感度は50V/Lux・secから400V/Lux・secまで8段階の切り替えが可能です。
  • 通常の可視光線から赤外線領域にまで及ぶ感度を有しています。

★在庫と納期を事前に確認していただきたい商品です。


カタログPDF 取扱説明書PDF

特長

  • RS-232C通信でゲイン・オフセット・露光時間の変更等が可能です。
  • ランダムシャッタ機能を搭載したことによりエンコーダ入力動作が容易になりました。これにより対象物体のライン速度が一定しない場合でも鮮明な画像が得られます。
  • 露光制御機能を有していますので、外部エンコーダパルス入力の周期変動に関わらず一定の画像出力を得ることができます。
  • 独自の回路設計と機構設計により小型軽量化を実現しました。
  • ODD/EVEN画素の出力特性のばらつきが少なく鮮明な画像を得ることができます。
  • DC12Vの単一電源で動作します。

用途

  • シリコンウエハ欠陥検査機器用途
  • 画像検査などの画像処理装置の入力機器
  • 外観検査装置や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • その他コンピュータと接続して行う画像処理用途

感度波長特性

感度波長特性

仕様

型式 TL-4096UCL
撮像素子 グローバルシャッタ方式
CCD
画素数 4096
画素サイズ 10µm×10µm
受光素子長 40.96mm
データレート 50MHz
スキャンレート 11.9kHz（Max）
デジタルビデオ出力 Camera Link方式（Base Configuration）準拠
8bit/10bit 選択
カメラリンクコネクタ形状 MDR
感度 50V/lx・sec（ゲイン設定1）
ダイナミックレンジ 5,500（標準・素子上）
飽和露光量 1.3 lx・sec
出力不均一性 標準3% 飽和出力の50%時（素子上）
電源 DC12V 650mA
動作温度範囲 0～40℃（結露のないこと）
動作湿度範囲 85%以下
保存温度範囲 -10℃～65℃（結露・結氷のないこと）
レンズマウント Fマウント
外形寸法 64(W)×64(H)×80.3(D)mm
重量 360g以下

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

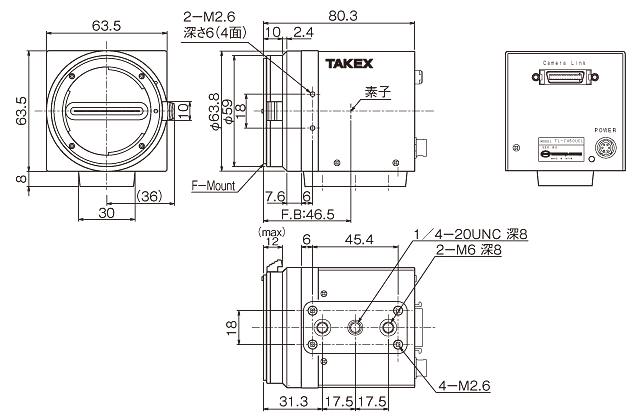

外形寸法図
