欠点検出装置
TP-5000PC
概要
- 本装置は透明または、非透明のシートの各種欠点をインライン上で、ラインスキャンカメラを使用して検出するものです。
- 直流入光性欠点、直流遮光性欠点の各欠点を本装置1台で検出する事ができます。
- 欠点を検出すると欠点出力を各コントローラから発します。
併せて検出した欠点画像をパソコンで表示・保存します。
特長
- パソコンで、検査対象物体の品種検査条件を設定する事ができます。
- 検出したい各種欠点の大きさ、検出レベルはパソコンにより、正確に数値でセットできます。欠点の大きさは幅、長さ共に４ランク判定が可能です。
- エッジ部を検出不感帯にする為の電気マスクや、ラインスキャンカメラの走査速度等もパソコンから設定できます。
- 各ラインスキャンカメラの波形モニタ表示をパソコンで行う事ができます。
- 欠点のマップ表示がパソコンでモニタ表示できます。
装置構成例
| ラインスキャンカメラ | TL-5150SN | 2台 |
|---|---|---|
| レンズ | FL-YKL5028 | 2個 |
| LED | LNSD | 1台 |
| 制御盤 | TP-5000 | 1台 |
| ローラ検出器 | RP-721（1200P/R） | 1台 |
| ケーブル類 | 1式 | |
| パソコン | 1台 |

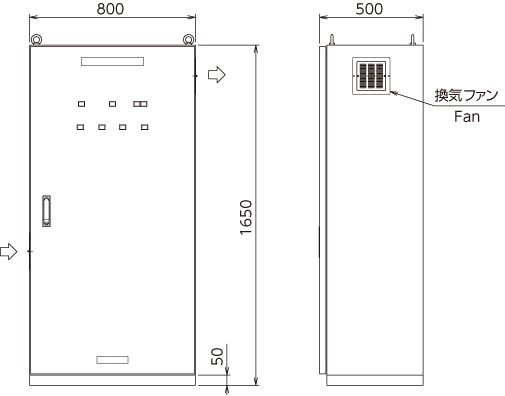

外形寸法図
