Home簡単操作でリアルタイムに欠点検出
高速ライン型欠点検査装置
LS-70J
概要
- 当社の高速・高解像度のラインスキャンカメラ対応の欠点検出装置です。
- 8,192～2,048画素まで豊富なラインナップのCamera Link出力ラインスキャンカメラに接続可能です。
- 製造工程中のフィルム、鋼鈑、紙など各種シート状物体のキズ・汚れ・異物・ピンホールなどを精度良く検出します。
カタログPDF 取扱説明書PDF カタログPDF（マッピングソフト MAP-07J） 取扱説明書PDF（通信アプリケーション用） マッピングソフトPDF（LS-70J専用ソフト）
特長
- データレートは従来機種の8倍、最大400MHzに対応しています。
- ビデオ波形モニター機能及びシェーディング機能、ライン加算機能、3×3、7×7画像処理フィルタ搭載により、使いやすい検査装置となっています。
- 1台のカメラ視野は最大16分割出力が可能で、カラー液晶モニター採用により、ビデオ波形、設定画面が見やすい設計となっています。
- 地合変動及び光量変化に対応しています。
- 欠点同時判定機能4回路を装備しています。
- 自動エッジ追従機能にてエッジ不感帯を自由に変更する事ができます。
- 当社の8,192画素ラインスキャンカメラを接続した場合、従来２台を要したラインでも1台で対応可能となります。
- データレート８倍により、従来機種の4倍のライン速度に対応可能となっています。
用途
- ガラスの製造工程に生じる異物、泡、キズの検出
- フィルムのフィッシュアイ、異物、ピンホールの検出
- 紙シートのピンホール、黒点、汚れ、異物の検出
- 鉄及び非鉄金属のピンホール検出
適合ラインスキャンカメラ
| 型式 | 画素数 | MAX スキャンレート |
適合ラインスキャンカメラと 接続時の動作条件 |
|---|---|---|---|
| TL-8K35NCL | 8192 | 40kHz | FULL 8TAP × 50MHz=400MHz |
| 4096 ※ | MIDIUM 4TAP × 50MHz=200MHz | ||
| TL-4096NCL | 4096 | 45kHz | MIDIUM 4TAP × 50MHz=200MHz |
| 2048 ※ | BASE 2TAP × 50MHz=100MHz | ||
| TL-2048NCL | 2048 | 45kHz | BASE 2TAP × 50MHz=100MHz |
※ビニング時
仕様
| カメラ接続方式 | Camera Link方式（Base、Medium Full） |
|---|---|
| 増幅部 | シェーディング補正回路 光量変化追従回路（AGC） ライン加算回路（×2,4,6） 画像処理フィルタ (3×3)、(7×7) |
| アナログレベル判定 | 検出レベル判定回路4回路 |
| 設定部 | 欠点幅設定4回路 欠点長さ設定4回路 検査幅設定（全体） 視野内分割設定 Max 16分割 エッジ追従不感帯設定 走査周期設定 |
| ゲート信号 | 検査／停止指令信号 |
| 出力 | オープンコレクター出力 16点 |
| 操作電源 | AC85～220V 50/60Hz |
| 消費電力 | 50Ｗ |
| 動作周囲温度 | 0～45℃ (結露のないこと） |
| 外形寸法 | 250(H) × 110(W) × 230(D)mm |
| 重量 | 3kg |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

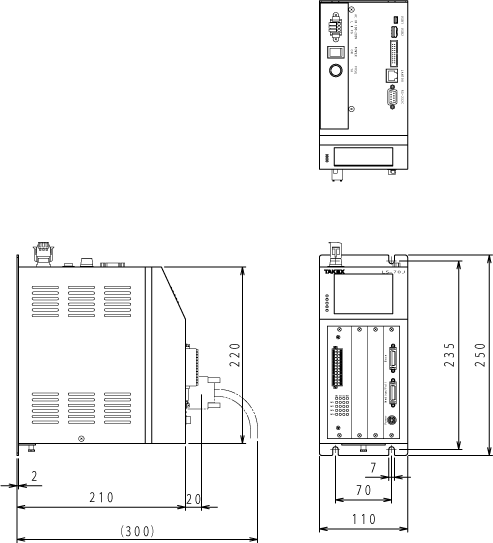

外形寸法図
