Home多機能リモコン式レーザサイドポインター
PLMVシリーズ
ダウンロード
| 型式 | 製品写真（JPG） | 仕様書（PDF） | 外形寸法図（PDF） |
|---|---|---|---|
| PLMV-R□ | |||
| PLMV-G□ | |||
| PLMV-B□ |
仕様
| 型式 | PLMV-R□ | PLMV-G□ | PLMV-B□ |
|---|---|---|---|
| 光源種類 | 半導体レーザ | ||
| レーザ規格 | クラス2（IEC60825-1:2014/ JIS C6802:2014） | ||
| レーザ波長 | 660nm | 520nm | 487nm |
| レーザ寿命 | 平均50,000時間（25℃） | ||
| 基準投映距離 | 2,500mm(カバー前端から) | ||
| 投映距離範囲 | 1,000 ～ 6,000mm(カバー前端から) | ||
| 線幅 | 約1mm（基準投映距離にて） | ||
| 線長 | 約2,500mm(基準投映距離にて) | ||
| 湾曲精度 | ±0.2mm以下（基準投映距離にて） 線長両端の位置を結ぶ直線から中央位置のずれ。 |
||
| 直交精度 | ±0.2deg | ||
| 搭載レーザ型式 | LD16V02660L-001 | LD16V02520L-001 | LD16V02487L-001 |
| フォーカス調整 | 操作：リモコン、軸数：FH(Hライン),FV(Vライン)の2軸 | ||
| 平行移動 | 操作：リモコン、軸数：X（横方向）、Y（縦方向）の2軸, 移動範囲：±10ｍｍ |
||
| アオリ移動 | 操作：リモコン、軸数：Xθ（横方向）、Yθ（縦方向）の2軸, 移動範囲：±40ｍｍ（基準投映距離にて） |
||
| 回転移動 | 操作：リモコン、軸数：Zθの1軸,移動範囲：±5deg | ||
| モータ速度設定 | 5段階 | ||
| 位置記憶機能 | ユーザ用X3個所（1st,2nd,3rd）,設置工事時記憶用X1個所（ORG）, X,Y,Xθ,Yθ,Zθの5軸位置 FH,FV軸（フォーカス）は記憶しません。 |
||
| 本体電源電圧 | DC5V±10% | ||
| 本体消費電流 | 800ｍA以下 | ||
| 操作用電源 | 付属ACアダプタによる給電 入力 AC100/240V-50/60Hz,出力 DC5V-2A |
||
| 消費電力 | 6VA以下 | ||
| 使用温度範囲 | +10～＋50℃ | ||
| 使用周囲湿度 | 20～85%Rh,ただし結露なきこと。 | ||
| 保管周囲温度 | -20～＋60℃,ただし氷結なきこと。 | ||
| 保管周囲湿度 | 20～95%Rh,ただし結露なきこと。 | ||
| 外形寸法 | DD38097Aによる。 | ||
| 本体質量 | 3kg | ||
| 適用リモコン（別売） | 赤外リモコン：APS-RM10（単3アルカリ電池2本付属） | ||
| 付属品 | 取付ネジ：六角穴付ボルト M6X12 P3 SUS X4本 , ACアダプタ X1 | ||
| 添付資料 | 取扱説明書：X1冊，簡単操作マニュアル : X１枚 | ||

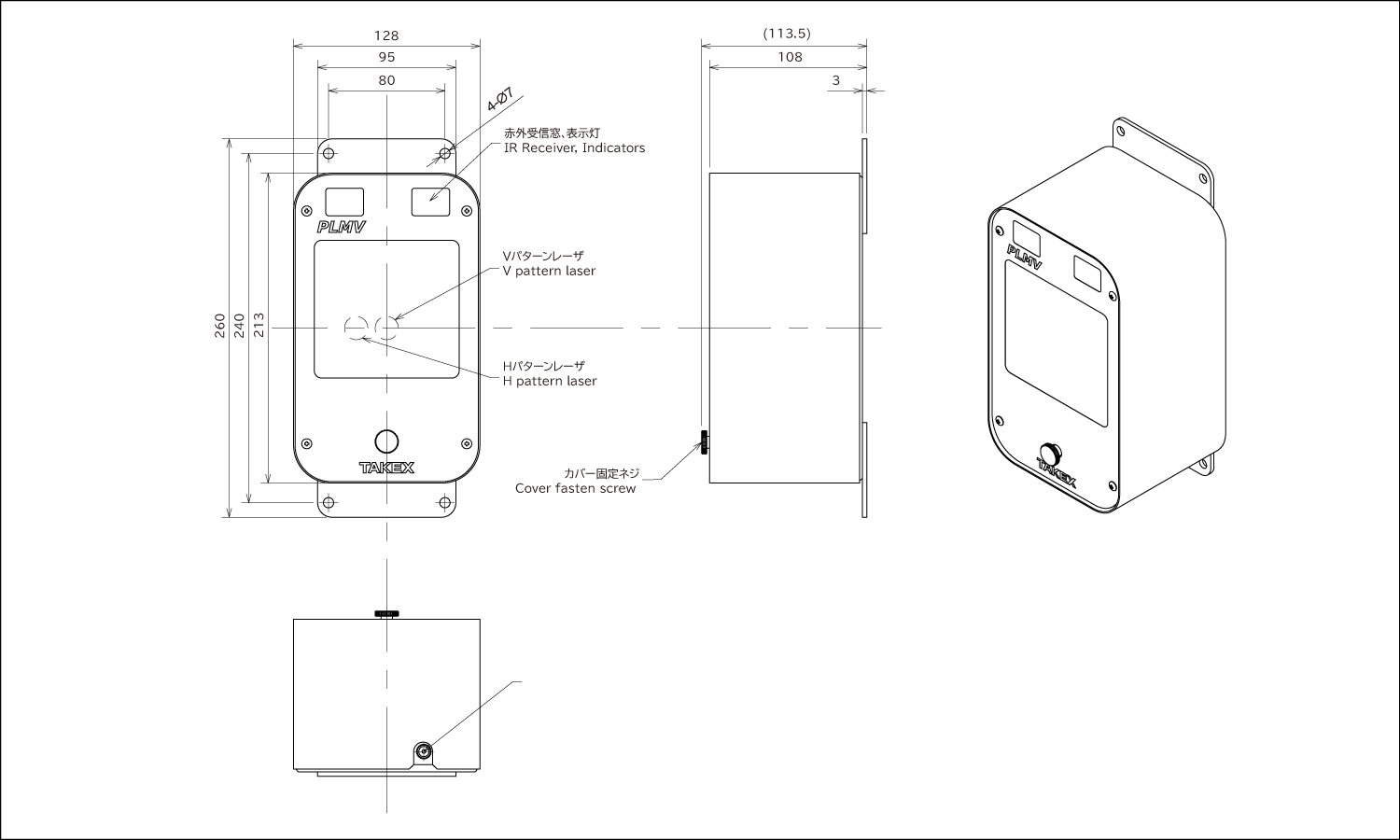

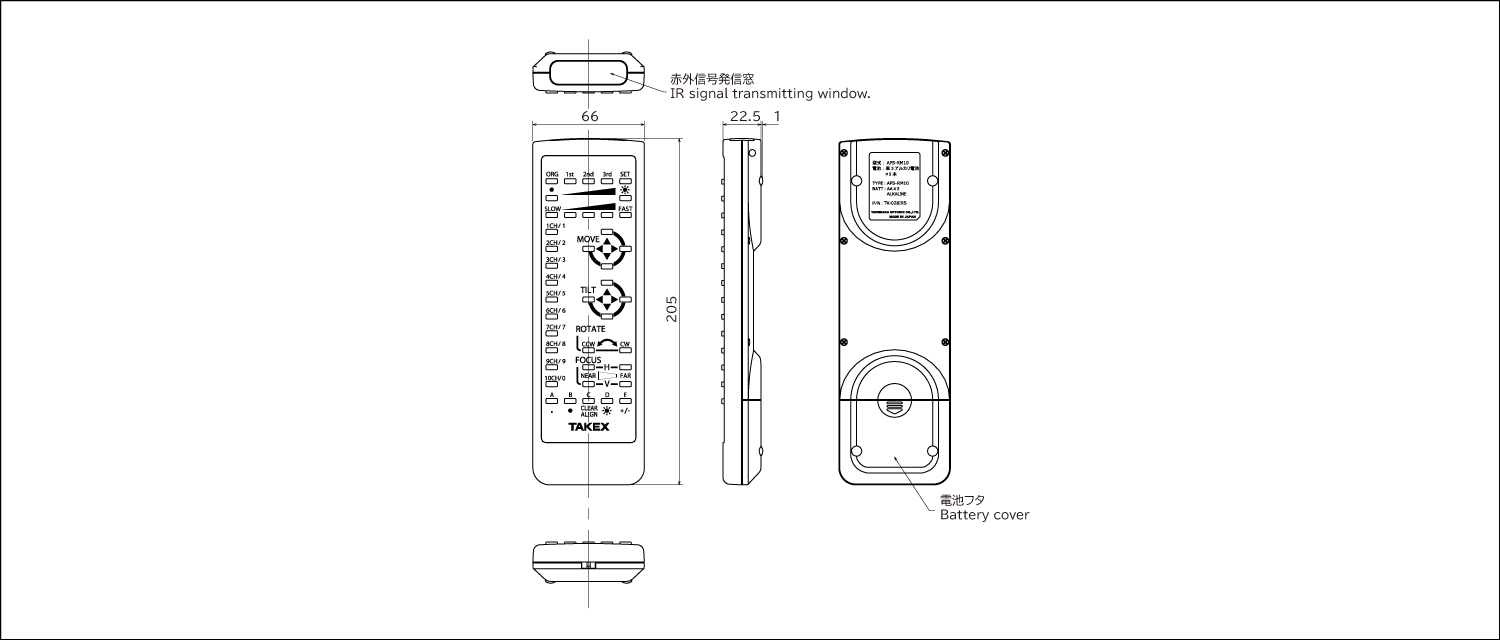

外形寸法図
