リモコン式レーザサイドポインター
PLMシリーズ

PLM

特長

  • 一台のハンディリモコンでレーザパターンを見ながら左右方向の微調整が可能。
  • 従来のグリーンレーザに比べ、10倍の長寿命半導体レーザを採用。
  • 従来のグリーンレーザに比べ、ぎらつきを抑えた目に優しいエメラルドグリーンレーザを採用。
  • ブルーレーザは鮮明な長寿命スカイブルーレーザを採用 。
  • レーザ基準：クラス2の安全設計。

カタログPDF 取扱説明書PDF① 取扱説明書PDF②

ダウンロード

型式 製品写真（JPG） 仕様書（PDF） 外形寸法図（PDF）
PLM-R
PLM-G
PLM-B

仕様

型式 PLM-R PLM-G PLM-B
投映距離 1m〜6m（基準距離2.5m）
パターン形状 十字形
投映パターン寸法 線長：約2000㎜　線幅：約0.8㎜（投映距離2.5mの時）
レーザ種類 半導体レーザ
レーザ規格 出力1mW以下（クラス2：IEC規格）
レーザ波長 660nm 515nm 488nm
レーザ寿命（室温25℃） 平均50,000時間
パターン調整 赤外線方式によるリモートコントロール
分解能 0.03～0.04㎜/2.5m（リモコンインチング最小移動量）
パターン調整最大移動量 約20㎜（±10㎜）/距離2.5m
パターン調整回転 範囲：約±5°
上下左右平行移動 範囲：約±10㎜
操作電源 ACアダプタ：AC100～120V 50/60Hz（ DC12V 2A 出力）　リモコン：DC3V（単3乾電池2本使用）
消費電力 4VA以下
使用温度範囲 −10℃～+50℃（氷結しないこと） +10℃～+50℃
使用湿度範囲 20～85% RH（結露しないこと）
質量 約4㎏

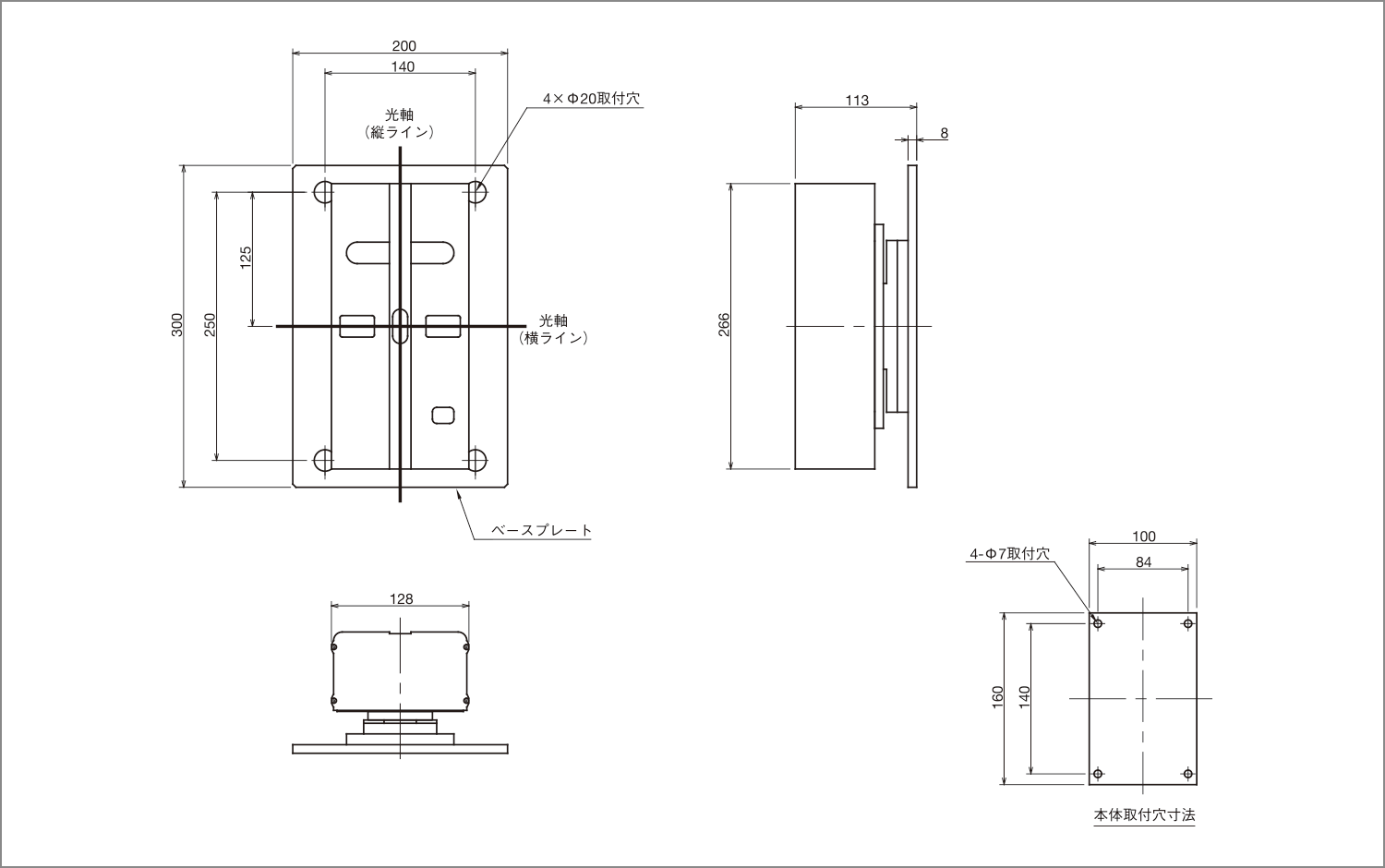

外形寸法図

外形寸法図
