フルフレームシャッタカラーカメラ
FCM31MCL

FCM31MCL

概要

  • 高感度･高精細のCMOSセンサを搭載
  • 3,100万画素もありながら高速動作･高解像度の画像出力が可能
  • 画像出力：8/10/12ビットのデジタル信号出力(Camera Link方式）
  • ランダム電子シャッタを利用し任意のタイミングでフルフレーム静止画の取得が可能
  • Camera Link 経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能


カタログPDF 取扱説明書PDF

特長

  • 高精度な画像処理システムの構築が可能
  • 高速で移動する対象物体を撮影しても画像に歪みが生じない
  • 3.45μmスクエア画素サイズで高精細な画像を取得可能
  • 高速読み出し（Full config.）および低速読み出し（Base config.）を用途に応じて接続方式を選択可能
  • 部分走査読：読み出しライン数を制限し、より高速の動作を行う機能
  • 汎用性の高いFマウントを採用
  • DC12Vの単一電源

用途

  • 画像検査などの画像処理装置の入力機器
  • 液晶パネルの検査機器用途
  • 外観検査や各種寸法測定などの計測装置の入力機器
  • シート状物体表面検査装置の入力機器
  • 高画質のパターン検査装置入力機器
  • その他コンピュータと接続して行う画像処理用途

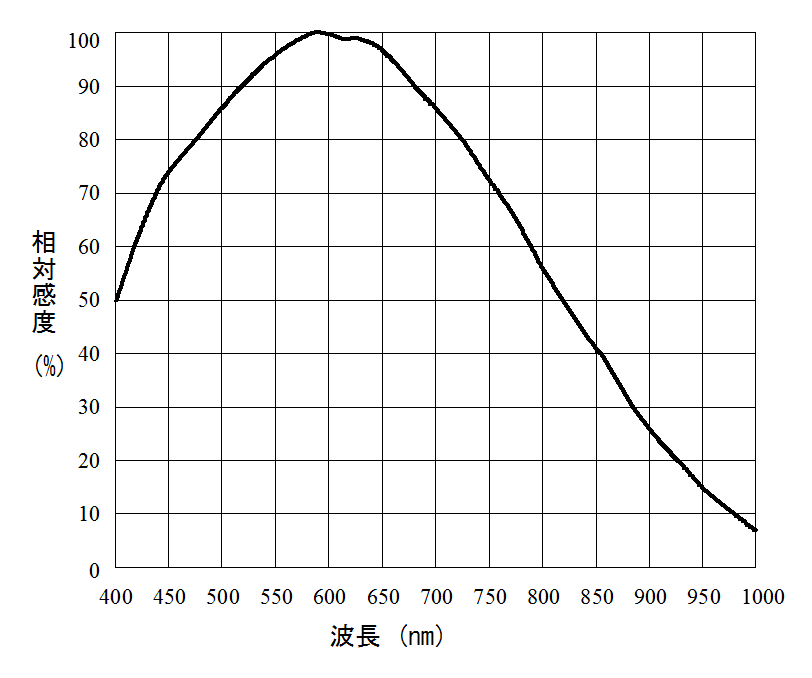

感度波長特性

感度波長特性

仕様

撮像素子 モノクロ
プログレッシブ走査　グローバルシャッター方式
画素数 6464（H）×4852（V）
画素サイズ 3.45um×3.45um
素子サイズ APS-C型 27.9mm
データレート FullConfiguration
85MHz×10lap
8bit/10bit/12bit
フレームレート Full : 12fps Meduml : 10fps Basel : 5fps
レンズマウント Fマウント
外形寸法 72.8（W）×66（H）×70.1（D）（突起部除く）
重量 310g以下

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

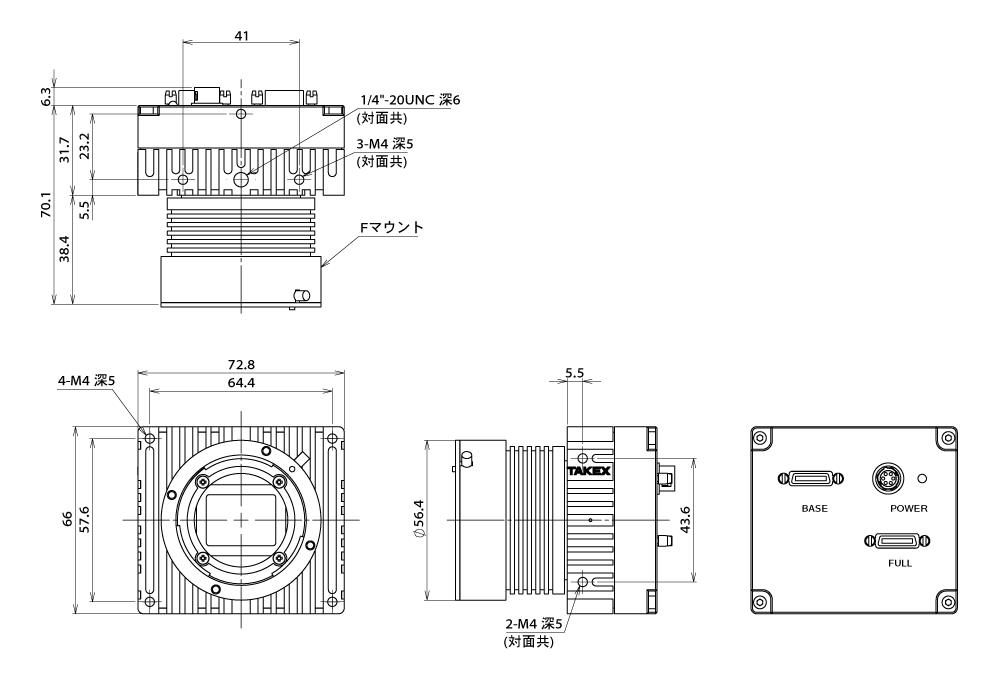

外形寸法図

外形寸法図
