高出力レーザ（十字明滅式）
LDX-FCシリーズ

LDX-FCシリーズ

概要・特長

  • 十字パターンが明滅するレーザプロジェクターで、鉄鋼業界などで使用されているクレーンの衝突防止、安全用に便利です｡
  • 床面やワークの色によって使い分け､赤色・緑色の二色から選択可能です｡
  • パターンはクロス以外にDOE（回折格子フィルター）を用いた､丸や丸十字を選択可能です｡
  • オプションとして、専用電源としてADPAF1201XW、取付金具としてBR-3100を別途用意しております｡

カタログPDF 取扱説明書PDF

ダウンロード

型式 製品写真（JPG） 仕様書（PDF） 外形寸法図（PDF）
LDX20640FC
LDX20520FC

仕様

品名 レーザプロジェクター
レーザ色 赤色 緑色
型式 LDX20640FC LDX20520FC
投映距離 200mm～20,000mm
パターン形状 クロス
パターン寸法 WD 1,000mm　線長 約150mm　線幅 約1mm
発振波長 640nm 520nm
レーザクラス クラス2（分散光源）
平均寿命 平均10,000時間以上（常温連続使用時） 平均20,000時間以上（常温連続使用時）
投映方式 レンズフォーカス可変式
電源電圧 DC12-24V±10％　80mA（12V）～40mA（24V）
専用電源 （型式：LDPAF1201XW）　入力：100-240VAC 50/60Hz　出力：DC12V 250mA
専用取付金具 BR-3100（オプション・別売）

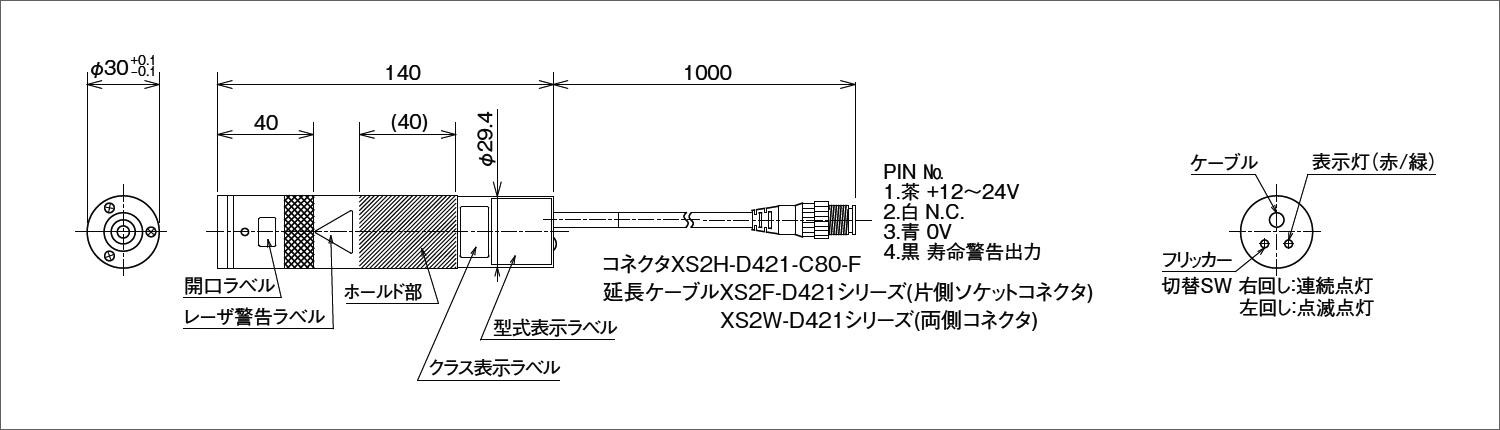

外形寸法図

外形寸法図

オプション

BR-3100

取付金具
BR-3100（専用）
