HomeGigE Vision対応、500万画素 20フレーム/秒、300万画素 30フレーム/秒
フルフレームシャッタカラーカメラ
FSM5MLGE/FSM3MLGE
概要
- 高感度のCMOSセンサを搭載したフルフレームシャッタカラーカメラです。
- FSM5MLGEは20フレーム/秒・500万画素、FSM3MLGEは30フレーム/秒・300万画素と高速動作・高解像度の出力が可能です。
- ビデオ出力は8/10/12ビットのデジタル信号（GigE Vision方式準拠）で出力します（RGB Bayer 配列/RAW 出力）。
- ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることが出来ます。
- イーサネット経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。
特長
- グローバルシャッタ方式のCMOS センサを搭載しており、高速で移動する対象物体を撮影しても画像に歪みが生じません。
- 先進のCMOS撮像素子採用で、従来のCMOS製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
- カメラ背面への給電、またはLAN ケーブルを経由するPoE方式での給電のいずれでも使用が可能です。
- FSM5MLGE： 光学サイズ2/3インチ、画素数500万画素
FSM3MLGE：光学サイズ1/1.8インチ、画素数300万画素と、500・200 万画素CCDカメラの置換えに適しています。 - 中継なしで最長100ｍの画像伝送が可能です。
用途
- 画像検査装置などのカラー画像処理装置の入力機器
- 液晶パネル検査機器用途
- カラー外観検査の入力機器
- 基板実装検査装置の入力機器
- ITS 用入力機器
- その他コンピューターとネットワーク接続して行う画像処理用途
感度波長特性
仕様
| 型式 | FSM5MLGE | FSM3MLGE |
|---|---|---|
| 撮像素子 | プログレッシブ走査、グローバルシャッタ方式、カラーCMOS（RGBベイヤー配列） ユニットセルサイズ 3.45µm(H)×3.45µm(V) |
|
| 2/3インチサイズ | 1/1.8インチサイズ | |
| 有効画素数 | 506万画素 2464（H）×2056（V） |
318万画素 2064（H）×1544（V） |
| ビデオ出力信号 | プログレッシブ走査：20フレーム/秒（at 8bit） | プログレッシブ走査：30フレーム/秒（at 8bit） |
| デジタル出力 8 / 10 / 12 bit（RAWデータ） GigE Vision方式準拠（ギガビットイーサネット） |
||
| 電子シャッタ | 1/26,000秒～ | 1/28,000秒～ |
| ランダムシャッタ | プリセット固定シャッタ | |
| 走査モード | 全画素／部分（任意ライン読出し） | |
| レンズマウント | Cマウント（フランジバック固定） | |
| 電源 | カメラコネクタ6Pin ： DC12V±10％、380mA以下 PoE給電 ： DC42V～57V (標準48V）、 140ｍA以下 IEEE802.3ｆ 規格準拠 |
|
| 動作周囲温度 | 0℃～40℃ （結露、結氷のないこと） | |
| 外形寸法 | 48(W)×45(H)×51(D) (突起部除く） | |
| 重量 | 約150g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

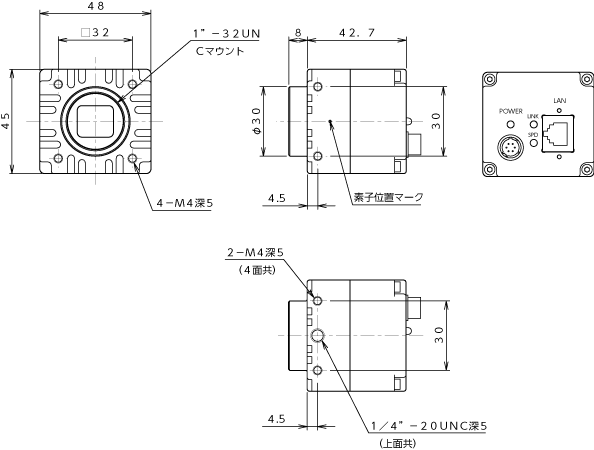

外形寸法図
