Camera Link対応、1200万画素 60フレーム/秒
フルフレームシャッタカラーカメラ
FSM12MHPL

FSM12MHPL

概要

  • 高感度のCMOSセンサを搭載したフルフレームシャッタカラーカメラです。
  • 高速動作・高解像度・1,200 万画素・60 フレーム/ 秒の画像出力が可能です。
  • ビデオ出力は8/10/12ビットのデジタル信号（ Camera Link 方式）で出力します。
  • ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることが出来ます。
  • Camera Link 経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。

logo_cameraLink.png logo_pocl.png

カタログPDF 取扱説明書PDF

特長

  • グローバルシャッタ方式のCMOS センサを搭載しており、高速で移動する対象物体を撮影しても画像に歪みが生じません。
  • 先進のCMOS 撮像素子採用で、従来のCMOS 製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
  • 電源非重畳のCamera Link 方式キャプチャーボード、電源重畳のPoCL 方式のキャプチャボードのいずれでも使用が可能です。
  • 高速読み出し用途では、Full Configuration（カメラリンクケーブル2本使用）、低速読み出し用途ではBase Configuration（カメラリンクケーブル1本使用）などと、用途によって接続方式を選択出来ます。
  • 読み出しライン数を制限して、より高速動作を行う任意本数の部分走査読み出しが可能です。
  • 低速クロックモードにより、最長10mのカメラリンクケーブルによる画像伝送が可能です。

用途

  • 画像検査装置などの画像処理装置の入力機器
  • 液晶パネル検査機器用途
  • 外観検査の入力機器
  • 基板実装検査装置の入力機器
  • ITS 用入力機器
  • その他高速・高解像度が要求される画像処理用途

感度波長特性

感度波長特性

仕様

撮像素子 カラーCMOS 撮像素子（ベイヤー配列）
プログレッシブ走査・グローバルシャッタ方式
ユニットセルサイズ 3.45µm(H)×3.45µm(V)
1.1インチサイズ
有効画素数 1,236 万画素　4112(H)×3008(V)
読出し走査 12fps 水平走査周波数 fh=37.1kHz
垂直走査周波数 fv=12.1Hz
クロック周波数 fclk=84MHz
出力階調 8bit/12bit (Base Config.)
60fps 水平走査周波数 fh=186.1kHz
垂直走査周波数 fv=60.8Hz
クロック周波数 fclk=80MHz
出力階調 8bit (Deca Config.)
ビデオ出力信号 8bit Camera Link 方式準拠 Deca（10TAP) / Full /Medium/Base Configuration)（RAWデータ）
12bit Camera Link 方式準拠 Medium/Base Configuration)（RAWデータ）
電子シャッタ 1/52,000 秒～
ランダムシャッタ プリセット固定シャッタ
走査モード 全画面/ 部分（任意ライン読み出し）
レンズマウント Cマウント（フランジバック固定）
電源 カメラコネクタ（6Pin)/PoCL：DC12V±10％　300mA 以下
動作周囲温度 0℃～40℃（ 結露のないこと）
外形寸法 48(W)×45(H)×37(D)(突起部除く）
重量 約110ｇ

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

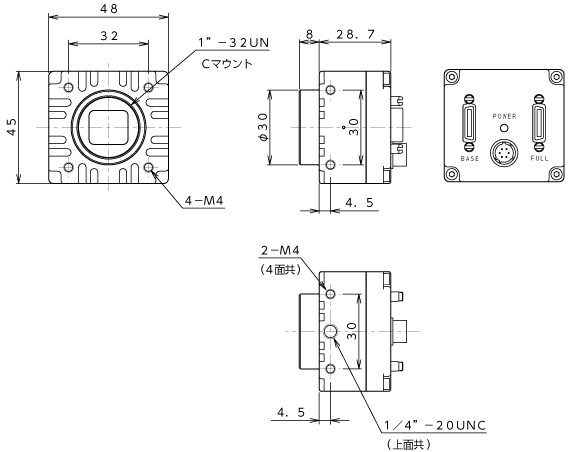

外形寸法図

外形寸法図
