HomeCamera Link対応、207万画素 60フレーム/秒
フルフレームシャッタカラーカメラ
FS2600CL
概要
- フレームレート60フレーム/秒、207万画素の高速走査フルフレームシャッタカラーカメラです。
- 毎秒62.7フレーム（QUAD出力時）のフルフレームシャッタ画像が得られます。
- フルスペックハイビジョンと同等のアスペクト比16：9、1920(H)×1080(V)の画素構成です。
- デジタル信号は、8/10ビット（切替可）のデジタル映像信号を出力します。（RGB Bayer配列 RAW出力）
- ビデオ出力はプログレッシブ走査（ノンインターレース走査） で、Camera Link（Medium/Base Configuration）に準拠して出力します。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- Camera Link経由のシリアル通信を用いてカメラの内部設定値の外部制御が可能です。
★在庫と納期を事前に確認していただきたい商品です。
特長
- OSD（On Screen Display）表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示する事ができます。
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
- CCD出力は、QUAD／DUAL／SINGLE出力の切替可です。QUAD／DUAL動作設定時、上下左右／左右の映像差を低減する補正機能を内蔵しています。
- 電子シャッタ開放タイミングをストロボ発光トリガ信号として出力します。連続シャッタ動作時にもトリガ信号を出力することができるので、LED照明などの省電力化、スミアの低減に効果があります。
- カメラ内部の温度モニター機能を搭載しています。
- プリセットトリガ入力、パルス幅トリガ入力のランダムシャッタトリガ入力を備えています。
- シリアル通信を使用して、カメラ固体毎にユーザが設定したID情報を保存し、必要な時に読み出すことができます。
用途
- 高速の電子シャッタ画像処理装置の入力機器
- 外観検査機器用途
- ITS用入力機器
- 部品実装検査機器用途
- 液晶パネルなどの検査機器用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査 2 ／ 3 インチサイズ、インターライン転送方式CCD ユニットセルサイズ 5.5µm(H)×5.5µm(V) カラー撮像素子（RGBベイヤー配列） |
|
|---|---|---|
| 有効画素数 | 1920(H)×1080(V) 正方格子配列 | |
| 読出し 走査 |
水平走査 周波数 |
fH=36.0kHz(QUAD)：36.0kHz(DUAL)：18.8kHz(SINGLE) |
| 垂直走査 周波数 |
fV=62.7Hz(QUAD)：31.4Hz(DUAL)：16.4Hz(SINGLE) | |
| ピクセル クロック 周波数 |
fCLK=40.00 MHz | |
| 標準感度 | 800 lx F11 （露光時間1/30秒にてデジタル出力512/1024諧調出力時） |
|
| 最低被写体照度 | 8Lx F1.4 | |
| S/N | 約50dB | |
| ビデオ出力信号 | プログレッシブ走査：62フレーム/秒(QUAD)、31フレーム/秒(DUAL)、16フレーム/秒(SINGLE) デジタル出力／Camera Link（Medium/Base Configuration）方式準拠 62fps(QUAD) ：40.0MHz×4TAP×8 or 10bit 出力(Medium) 31fps(DUAL) ：40.0MHz×2TAP×8 or 10bit 出力(Base) 16fps(SINGLE) ：40.0MHz×1TAP×8 or 10bit 出力(Base) |
|
| カメラリンクコネクタ形状 | MDR | |
| 外部同期入力 | 内部同期専用 | |
| 電子シャッタ | 1/25000秒～1/62秒（シャッタなし）62fps(QUAD) 1/25000秒～1/31秒（シャッタなし）31fps(DUAL) 1/15000秒～1/16秒（シャッタなし）16fps(SINGLE) |
|
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 | |
| 走査モード | 標準（全画素） | |
| レンズマウント | Cマウント（フランジバック固定） | |
| 光学フィルター | IRカットフィルター | |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース | |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラ内部温度モニター機能 カメラID情報保存機能 |
|
| 電源 | DC12V±10％、400ｍA（代表値） | |
| 動作周囲温度 | 0℃～40℃（結露のないこと） | |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） | |
| 耐衝撃 | 70Ｇ | |
| 耐振動 | 7G | |
| 外形寸法 | 46(W)×33(H)×94(D)mm | |
| 重量 | 約200g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

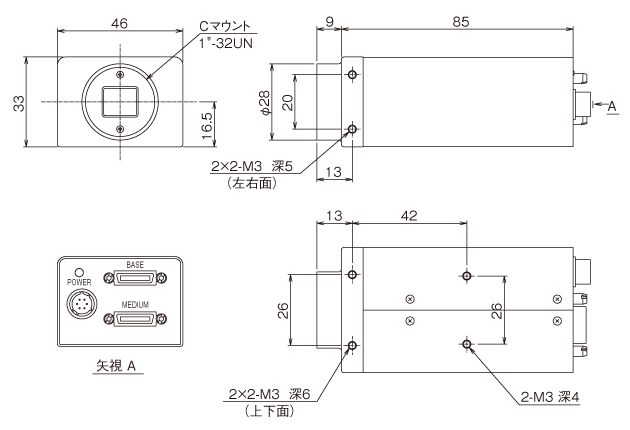

外形寸法図
