Homeモニタ出力搭載、201万画素、20フレーム/秒
フルフレームシャッタカラーカメラ
FS2300DV
概要
- フレームレート20フレーム/秒、201万画素の高解像度フルフレームシャッタカメラです。
- Camera Link 準拠のRGB 8ビットデジタル映像信号出力が得られます。
- ビデオ出力はプログレッシブ走査（ノンインターレース走査）で、Camera Link（Base Configuration）に準拠して出力されます。
- DVI-D規格に対応しています。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- Camera Link経由のシリアル通信を用いてカメラの内部設定値の外部制御が可能です。
★在庫と納期を事前に確認していただきたい商品です。
特長
- DVI-D規格とカメラリンク規格の両出力を備えているので、RGB形式のCamera Link出力とDVI-D出力を同時に出力することが可能です。DVI-D出力を用いると、ホストPCなしでデジタル映像信号を高解像度のままDVIモニタに表示することができます。
- OSD（On Screen Display）表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示する事ができます。
- モニタ上にラインカーソルを4個表示することができます。（十字、格子、四角形の選択可能）
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
- FS2300DV専用コントローラPU230を使用することで、FS2300DVへ電源供給を行うと共に、PCを介さず直接カメラの設定を行うことができます。
- カメラ内部の温度モニター機能を搭載しています。
- プリセットトリガ入力、パルス幅トリガ入力のランダムシャッタトリガ入力を備えています。
用途
- 電子シャッタ画像処理装置の入力機器
- 外観検査機器用途
- 顕微鏡用途
- ITS用入力機器
- 部品実装検査機器用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査、インターライン転送方式CCD 1／1.8インチサイズ ユニットセルサイズ 4.4µm(H)×4.4µm(V) カラー撮像素子（RGBベイヤー配列） |
|---|---|
| 有効画素数 | 1628(H)×1236(V) 正方格子配列 |
| 読出し走査 | 水平走査周波数 fH = 25.0kHz 垂直走査周波数 fV = 20.0Hz ピクセルクロック周波数 fCLK = 48.10MHz |
| 標準感度 | 800 lx F11 （露光時間1／30秒にてデジタル出力512／1024諧調出力時） |
| 最低被写体照度 | 8 lx F1.4 |
| S/N | 約42dB |
| ビデオ出力信号 | プログレッシブ走査：20フレーム/秒 RGB 8bit 切替可能 Bayer RAW 8/10/12bit 切替可能 |
| カメラリンクコネクタ形状 | MDR |
| モニタ出力 | 1920(H)×1080(V)60Hz（Reduced Blanking） 表示エリア 1600(H)×1080(V) |
| 外部同期入力 | なし |
| 電子シャッタ | 1／1600秒～1／20秒（シャッタなし）～10秒 |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御（各H-リセットON／OFF可） |
| 走査モード | 標準（全画素） |
| レンズマウント | Cマウント（フランジバック固定） |
| 光学フィルター | IR カットフィルター |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラ内部温度モニター機能 |
| 電源 | DC12V±10％、400ｍA（代表値） |
| 動作周囲温度 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70G |
| 耐振動 | 7G |
| 外形寸法 | 36(W)×31(H)×70.5(D)mm |
| 重量 | 約120g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

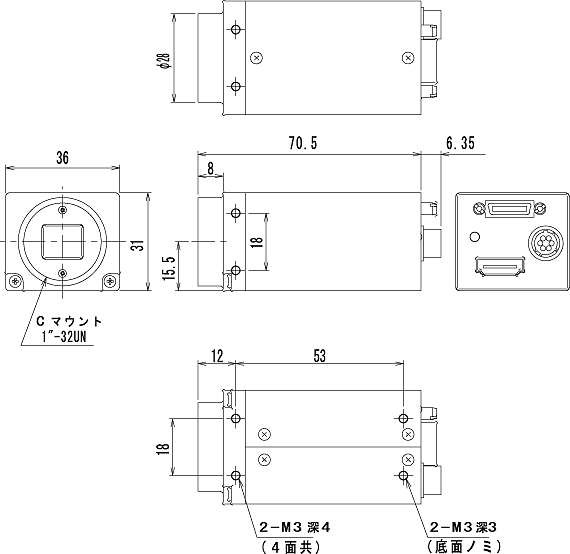

外形寸法図
