HomeGigE Vision対応、500万画素 20フレーム/秒、300万画素 30フレーム/秒
フルフレームシャッタカメラ
FCM5MHGE/FCM3MHGE
概要
- 高感度・高精細のCMOSセンサを搭載したフルフレームシャッタカメラです。
- 高速動作・高解像度の画像出力が可能です。FCM5MHGEは20フレーム/秒・500万画素、FCM3MHGEは30フレーム/秒・300万画素。
- 画像出力は8/10/12ビットのデジタル信号（GigE Vision方式準拠）で出力します。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることが出来ます。
- イーサネット経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。
特長
- 中継なしで最長100ｍの画像伝送が可能です。
- 光学サイズ（FCM5MHGE：2/3インチ、FCM3MHGE：1/1.8インチ）、画素数（FCM5MHGE：500万画素、FCM3MHGE：300万画素）ですので、既存の500・200万画素のCCDカメラの置き換えに適しています。
- グローバルシャッタ方式のCMOSセンサを搭載していますので、高速で移動する対象物体を撮像しても画像に歪みが生じません。
- 背面のカメラコネクタからの給電、または、LANケーブル経由で給電するPoE方式いずれでも使用が可能です。
- 独自の回路設計、機構設計にて最大限に小型、軽量にしています。
用途
- 画像検査などの画像処理装置の入力機器
- 液晶パネル検査機器用途
- 外観検査や各種寸法測定等の計測装置の入力機器
- 基板実装検査装置の入力機器
- ITS用入力機器
- その他コンピュータとネットワーク接続して行う画像処理用途
感度波長特性
仕様
| 型式 | FCM5MHGE | FCM3MHGE |
|---|---|---|
| 撮像素子 | プログレッシブ走査、グローバルシャッタ方式、白黒CMOS ユニットセルサイズ 3.45µm(H)×3.45µm(V) |
|
| 2/3インチサイズ | 1/1.8インチサイズ | |
| 有効画素数 | 506万画素 2464（H）×2056（V） |
318万画素 2064（H）×1544（V） |
| ビデオ出力信号 | プログレッシブ走査：20フレーム/秒 (at 8bit) | プログレッシブ走査：30フレーム/秒 (at 8bit) |
| デジタル出力 8/10/12bit階調（ギガビットイーサネット）切り替え可 | ||
| GigE Vision方式準拠 | ||
| 外部同期 | なし | |
| 電子シャッタ | 1/26,000秒～ | 1/28,000秒～ |
| ランダムシャッタ | プリセット固定シャッタ | |
| 走査モード | 全画素／部分（任意ライン読出し）／ビニング | |
| レンズマウント | Cマウント（フランジバック固定） | |
| 電源 | カメラコネクタ(6Pin) : DC12V±10%、380mA以下 | |
| PoE給電：DC42V～57V（標準48V）140mA以下 | ||
| IEEE802.3f 規格準拠 | ||
| 動作周囲温度 | 0℃～40℃ （結露のないこと） | |
| 保存温度範囲 | -30℃～60℃（結露、氷結のないこと） | |
| 耐衝撃 | 70G | |
| 耐振動 | 7G | |
| 外形寸法 | 48(W)×45(H)×51(D)(突起部除く） | |
| 重量 | 約150g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

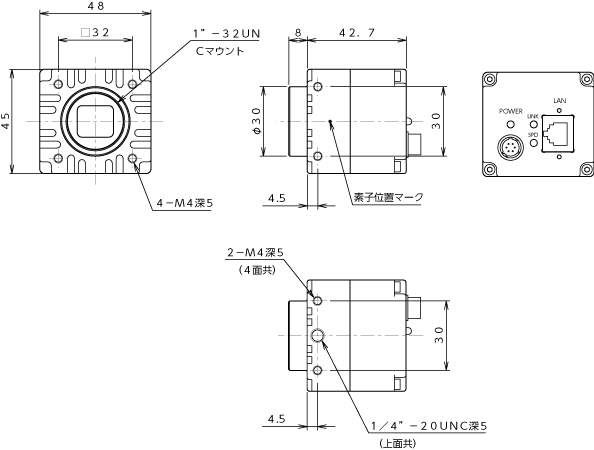

外形寸法図
