HomeCMOS 400万画素 170フレーム/秒、200万画素 330フレーム/秒
フルフレームシャッタビデオカメラ
FCM4MPL/FCM2MPL
概要
- FA用高性能CMOS撮像素子を搭載しています。
- 高速動作（FCM4MPL：170フレーム/秒、FCM2MPL：330フレーム／ 秒）、しかも高解像度（FCM4MPL：400万画素、FCM2MPL：200万画素)の画像出力が可能なフルフレームシャッタカメラです。
- 映像信号はデジタル8ビットまたは10ビットのデジタル信号（Camera Link方式準拠）で出力します。
- ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- Camera Link経由のシリアル通信を用いて、カメラ動作設定値の外部制御が可能です。
特長
- 電源非重畳のCamera Link方式キャプチャーボード、電源重畳のPoCL方式キャプチャーボードの何れでも使用が可能です。
- グローバルシャッタ方式のCMOSセンサを搭載しているので、高速で移動する対象物体を撮影しても画像に歪みが生じません。
- 先進のCMOSセンサ採用で、従来のCMOS 製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
- 高速読出し用途ではFull Configuration（カメラリンクケーブル2本使用）、低速読出し用途ではBase Configuration（カメラリンクケーブル1本使用）などと、用途によって接続方式を選択できます。
- 読出しライン数を制限してより高速動作を行う、任意本数の部分走査読出し動作が可能です。
- 低速クロックモードにより最長10mのカメラリンクケーブルによる画像伝送が可能です。
用途
- 画像検査などの画像処理装置の入力機器
- 液晶パネル検査機器用途
- 外観検査や各種寸法測定などの計測装置の入力機器
- 基板実装検査装置の入力機器
- ITS用入力機器
- その他高速・高解像度が要求される画像処理用途
感度波長特性
仕様
| FCM4MPL | FCM2MPL | |
|---|---|---|
| 撮像素子 | プログレッシブ走査、グローバルシャッタ方式、白黒CMOS 1インチサイズ ユニットセルサイズ 5.5µm(H)×5.5µm(V) |
プログレッシブ走査、グローバルシャッタ方式、白黒CMOS 2/3インチサイズ ユニットセルサイズ 5.5µm(H)×5.5µm(V) |
| 有効画素数 | 2048(H)×2048(V) 正方格子配列 | 2048(H)×1088(V) 正方格子配列 |
| 読出し走査 | 39fps センサ画素クロック周波数 fpc=10.625MHz 水平走査周波数 fh=82kHz 垂直走査周波数 fv=39.7Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Base Config.) |
73fps センサ画素クロック周波数 fpc=10.625MHz 水平走査周波数 fh=82kHz 垂直走査周波数 fv=73.8Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Base Config.) |
| 79fps センサ画素クロック周波数 fpc=21.25MHz カメラリンク水平周波数 fh=164kHz 垂直走査周波数 fv=79.3Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Medium Config.) |
147fps センサ画素クロック周波数 fpc=21.25MHz カメラリンク水平周波数 fh=164kHz 垂直走査周波数 fv=147.6Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit／10bit (Medium Config.) |
|
| 158fps センサ画素クロック周波数 fpc=42.5MHz カメラリンク水平周波数 fh=329kHz 垂直走査周波数 fv=158.7Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit (Full Config.) |
295fps センサ画素クロック周波数 fpc=42.5MHz カメラリンク水平周波数 fh=329kHz 垂直走査周波数 fv=295.2Hz カメラリンククロック周波数 fclk=85MHz 出力階調 8bit (Full Config.) |
|
| 179fps センサ画素クロック周波数 fpc=48MHz カメラリンク水平周波数 fh=372kHz 垂直走査周波数 fv=179.2Hz カメラリンククロック周波数 fclk=80MHz 出力階調 8bit (Deca Config. ) |
333fps センサ画素クロック周波数 fpc=48MHz カメラリンク水平周波数 fh=372kHz 垂直走査周波数 fv=333.4Hz カメラリンククロック周波数 fclk=80MHz 出力階調 8bit (Deca Config. ) |
|
| 標準感度 | 600Lux, F8（6.3ms, 5100K） | 900Lux, F8（3.3ms, 5100K） |
| 最低被写体照度 | 2Lux/F2.0（at 39fps） | 4Lux/F2.0（at 73fps） |
| ノイズレベル | 3Digit（Gain=0dB/8bit出力） | 3Digit（Gain=0dB/8bit出力） |
| 外部同期入力 | なし | |
| ビデオ出力信号 | 8bit : Camera Link方式準拠 Deca (10TAP)／Full／Medium／Base Configuration | |
| 10bit : Camera Link方式準拠 Medium／Base Configuration | ||
| カメラリンクコネクタ形状 | MDR | |
| 電子シャッタ | 1/38,000秒～シャッタなし～長時間露光 | |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 | |
| 走査モード | 全画素／部分（任意ライン数読出し）／ビニング | |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース | |
| レンズマウント | Cマウント（フランジバック固定） | |
| 電源 | DC12V±10％、400ｍA（max） | |
| 動作周囲温度 | -5℃～40℃（結露、結氷のないこと） | |
| 保存温度範囲 | -30℃～65℃（結露、結氷のないこと） | |
| 耐衝撃 | 38Ｇ | |
| 耐振動 | 10G | |
| 外形寸法 | 50(W)×50(H)×40.5(D)mm（コネクタ部を除く） | |
| 重量 | 約140g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

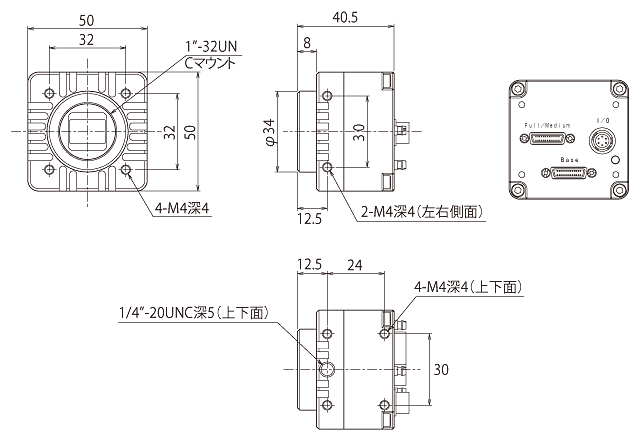

外形寸法図
