Home30万画素 210フレーム/秒のプログレッシブ走査
フルフレームシャッタカメラ
FC350CL
概要
- フレームレート210フレーム/秒、30万画素の高速走査フルフレームシャッタカメラです。他に、中央部部分走査（600フレーム/秒読み出しモード）、倍速走査（390フレーム/秒読み出しモード）を備えています。
- ビデオ信号はデジタル8ビットまたは10ビット（Camera Link）のデジタル映像信号を出力します。
- ビデオ出力はプログレッシブ走査（ノンインターレス走査）で、Camera Link（Base Configuration）に準拠して出力しています。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- 内蔵CPUによるデジタルコントロール回路を搭載していますので、再現性の高いパラメータ設定が可能です。
- カメラリンクケーブルを経由して、シリアル通信を行う事ができ、カメラの内部設定値をリモートより制御できます。
★在庫と納期を事前に確認していただきたい商品です。
特長
- OSD（On Screen Display）表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示する事ができます。
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
- ストロボ発光トリガ信号を出力します。電子シャッタ開放タイミングをストロボ発光トリガ信号として出力します。（TTLレベル、active L）
- カメラ内部の温度モニター機能を搭載しています。
- プリセットトリガ入力、パルス幅トリガ入力のランダムシャッタトリガ入力を備えています。
- シリアル通信を使用して、カメラ固体毎にユーザが設定したID情報を保存し、必要な時に読み出すことができます。
用途
- 高速の電子シャッタ画像処理装置の入力機器
- 外観検査機器用途
- ITS用入力機器
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査、インターライン転送方式CCD 1/3インチサイズ ユニットセルサイズ 7.4µm(H)×7.4µm(V) 白黒撮像素子 |
|---|---|
| 有効画素数 | 640(H)×480(V) 正方格子配列 |
| 読出し走査 | 水平走査周波数 fH = 103.9kHz 垂直走査周波数 fV = 210 Hz ピクセルクロック周波数 fCLK = 40.0 MHz |
| 標準感度 | 400lx F16 （露光時間1/30秒にてデジタル出力512/1024階調出力時） |
| 最低被写体照度 | 1 lx F 1.4 |
| S/N | 約50dB |
| 外部同期入力 | 内部同期専用 |
| ビデオ出力信号 | プログレッシブ走査：210フレーム/秒 デジタル出力／Camera Link（Base Configuration）方式準拠 ：8または10bit 階調（40MHz×2TAP×8 or 10bit出力） |
| カメラリンクコネクタ形状 | MDR |
| 電子シャッタ | 1/40000秒～1/210秒（シャッタなし）～1/21秒（DUAL出力時） |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 |
| 走査モード | 標準（全画素）／部分（中央部）／倍速（2ライン加算） |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース |
| レンズマウント | Ｃマウント（フランジバック固定） |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラ内部温度モニター機能 カメラID情報保存機能 |
| 電源 | DC12V±10％、350mA（Max） |
| 外形寸法 | 46(W)×42(H)×60(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約150g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

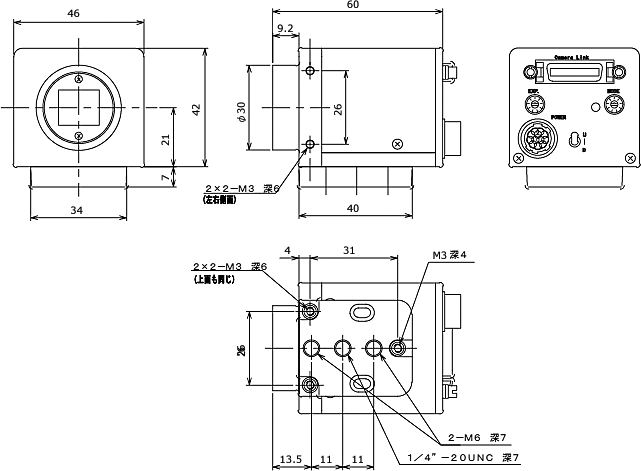

外形寸法図
