Home内部同期、RS-232Cで通信可能なデジタルカメラ
フルフレームシャッタカメラ
FC320R
概要
- RS-232C通信を用いる事により、カメラの内部設定値を外部より制御することができます。
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。
（ランダムシャッタモード） - ビデオ出力信号はデジタル化信号として出力します。プログレッシブ走査・10ビットパラレルデジタル化ビデオ信号をデジタル出力コネクタ（36ピン）より出力します。
- ビデオ信号は、プログレッシブ走査（ノンインターレース走査）で出力します。
- 産業用に設計されたCCD撮像素子搭載で、高品位でスミアの少ない画像が得られます。
- デジタル信号出力専用に特化することにより、小型軽量でローコスト化を実現しています。
★在庫と納期を事前に確認していただきたい商品です。
特長
- プログレッシブ走査による全画素独立読み出しを行っていますので，電子シャッタ動作においても垂直解像度は劣化しません。
- RS-422で10bitデジタルビデオ出力しています。また，オプションによりRS-644でも供給できます。
- 電子シャッタ機能を搭載しているので、メカニカルシャッタ無しで毎秒30フレームの全画素読み出し走査が行え、ランダムシャッタも可能です。
- フルフレーム連続電子シャッタおよびランダムシャッタの露光時間は1/10000秒（最高速）より8段階の固定長又はパルス巾で可変でき，長時間露光の設定も可能です。
- 長時間シャッタモードでは，2フレーム時間露光からフレーム単位で設定が可能です。
- ランダムシャッタモードでは，電子シャッタの解放タイミング（ストロボ発光トリガ信号）を出力します。
- バックアップメモリ（EEPROM）により、各種動作設定パラメータを3セット記憶保持出来ます。
- 高感度，低スミアのビデオカメラです。
用途
- 高解像度の電子シャッタ画像処理装置の入力機器
- 高密度バーコード情報の読み取り装置
- 走行自動車ナンバー読み取り装置
- 駐車場管理用ナンバー読み取り装置
感度波長特性
仕様
| 撮 像 素 子 |
走査方式 | 1/3インチプログレッシブ走査 インターライン転送CCD 白黒撮像素子 |
|---|---|---|
| 総画素数 | 692(H)×504(V)35万画素 | |
| 有効画素数 | 659(H)×494(V)33万画素 | |
| チップサイズ | 5.84(H)×4.94(V)mm | |
| ユニットセルサイズ | 7.4(H)×7.4(V)µm | |
| 光学黒 | 水平(H)方向 前2画素 後31画素 垂直(V)方向 前8画素 後2画素 |
|
| ダミービット数 | 水平(H)16 垂直(V)5 | |
| 読出し走査 | 水平走査周波数 fH = 15.7 kHz 垂直走査周波数 fV = 30 Hz 画素クロック周波数 fCLK = 12.27MHz |
|
| 外部同期入力 | 機能なし（内部同期動作） | |
| 感度 | 100 lx F11（1/30秒シャッタ） | |
| 最低被写体照度 | 1 lx F1.4（赤外線カットフィルタなし） | |
| S/N | 50dB以上 | |
| ビデオ出力信号 | ノンインターレース方式：30フレーム/秒 | |
| デジタル出力：10bit RS-422差動出力、100Ω負荷 | ||
| ガンマ | γ = 1 固定（0.45はオプション対応） | |
| 電子シャッタ | 1/10000～1/30秒～長時間露光 | |
| 連続シャッタ、ランダムシャッタ、長時間露光モード切替可 | ||
| RS-232C | 通信可 | |
| レンズマウント | Cマウント | |
| 電源 | DC12V±10% | |
| 380mA（Max） | ||
| 動作周囲温度 | 0℃～40℃（結露のないこと） | |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） | |
| 耐衝撃 | 70G | |
| 耐振動 | 7G（11～200Hz） | |
| 外形寸法 | 46(W)×49(H)×112(D)mm（コネクタ除く） | |
| 重量 | 約300g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

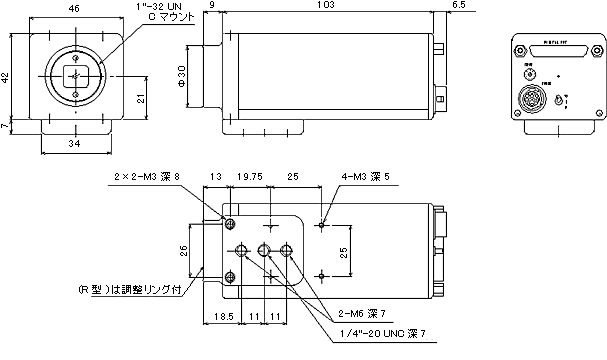

外形寸法図
