HomeCamera Link対応、33万画素
フルフレームシャッタカメラ
FC320CL
概要
- Camera Linkに適合したカメラです。
- 内外の有名フレームグラバーメーカー各社のCamera Link規格対応製品に接続出来ます。
- ビデオ出力はプログレッシブ走査（ノンインターレース走査）で出力します。
- デジタル出力,内部同期専用とすることでローコストを実現しています。
- FC320と高い互換性を保っていますので、開発済みソフト資産が無駄なく利用できます。
- 従来機種同様、連続シャッタモード、ランダムシャッタモードなど多彩なシャッタ動作が可能です。
- Camera Link経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
★在庫と納期を事前に確認していただきたい商品です。
特長
- プログレッシブ走査による全画素独立読出しを行っていますので、電子シャッタ動作においても垂直解像度は低下しません。
- Camera Linkの"Base Configuration"を採用しており、白黒10bit階調のデジタルビデオ信号を出力します。
- 電子シャッタ機能を搭載しているので、メカニカルシャッタなしで毎秒30フレームの全画素読出し走査が行え、ランダムシャッタも可能です。
- フルフレーム連続電子シャッタおよびランダムシャッタの露光時間は1／10000秒（最高速）より8段階の固定長又はパルス幅で可変でき、長時間露光の設定も可能です。
- 長時間露光モードでは、2フレーム時間露光からフレーム単位で可変設定出来ます。
- ランダムシャッタモードでは、電子シャッタの解放タイミング（ストロボ発光トリガ信号）を12ピンカメラコネクタから出力します。
- バックアップメモリ（EEPROM）により、各種動作設定パラメータを3セット記憶保持出来ます。
- 従来品と比べて約60％の低消費電力です。
- 高感度、低スミアです。
用途
- 高解像度の電子シャッタ画像処理装置の入力用
- 高密度バーコード情報の読み取り装置
- 走行自動車ナンバー読み取り装置
- LCD、ディスプレイの欠陥検査用途
- 顕微鏡、望遠鏡用途
- その他コンピュータと接続して行う画像処理全般
感度波長特性
仕様
| カメラ型式 | FC320CL | |
|---|---|---|
| 撮 像 素 子 |
走査方式 | 1/3インチプログレッシブ走査 インターライン転送CCD 白黒撮像素子 |
| 総画素数 | 692(H)×504(V) 35万画素 | |
| 有効画素数 | 659(H)×494(V) 33万画素 | |
| チップサイズ | 5.84mm(H)×4.94mm(V) | |
| ユニットセルサイズ | 7.4µm(H)×7.4µm(V) | |
| 光学黒 | 水平(H)方向 前2画素 後31画素 垂直(V)方向 前8画素 後2画素 |
|
| ダミービット数 | 水平(H)16 垂直(V)5 | |
| 読出し走査 | 水平走査周波数 fH = 15.7 kHz 垂直走査周波数 fV = 30 Hz 画素クロック周波数 fCLK = 12.27MHz |
|
| 外部同期入力 | 機能なし（内部同期動作） | |
| 感度 | 100 lx F11（1/30秒シャッタ） | |
| 最低被写体照度 | 1 lx F1.4 | |
| S/N | 50dB以上 | |
| ビデオ出力信号 | ノンインターレース方式：30 fps | |
| デジタル出力：10bit Camera Link（Base Configuration）方式準拠 | ||
| カメラリンクコネクタ形状 | MDR | |
| ガンマ | γ = 1 固定（0.45はオプション対応） | |
| 電子シャッタ | 1/10000～1/30秒～長時間露光 | |
| 連続シャッタ、ランダムシャッタ、長時間露光モード切替可 | ||
| 通信制御 | UART内蔵 調歩同期式9600bps Camera Link経由 （カメラコネクタへのRS-232Cレベル入出力はオプション対応） |
|
| レンズマウント | Cマウント（フランジバック固定・可変長フランジバック式はオプション対応） | |
| 電源 | DC12V±10% 250mA（Max） | |
| 動作周囲温度 | 0℃～40℃（結露のないこと） | |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） | |
| 耐衝撃 | 70G | |
| 耐振動 | 7G（11～200Hz） | |
| 外形寸法 | 46(W)×42(H)×112(D)mm（コネクタ除く） | |
| 重量 | 約300g | |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください

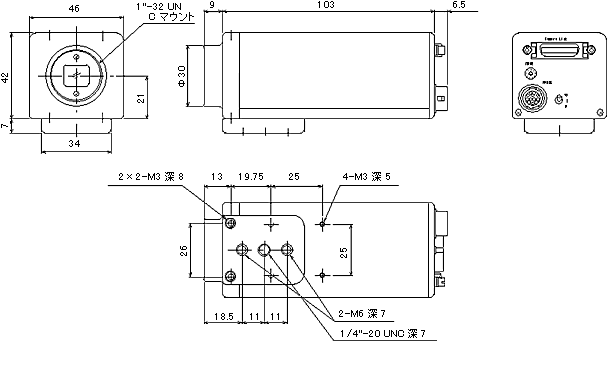

外形寸法図
