インターレース走査またはプログレッシブ走査でビデオ出力
フルフレームシャッタカメラ
FC300M

FC300M

概要

  • FC300Mは1/3インチ光学系、33万画素CCDを使用した白黒プログレッシブ走査フルフレームシャッタカメラで、1フレーム分の画像メモリーを内蔵しています。
  • 正方格子配列インターライン転送のCCD撮像素子を採用していますので、各種計測装置、パターン検査、文字読み取り用のセンサとして使い易いものとなっています。
  • 内蔵CPUによるデジタルコントロール回路を搭載していますので、再現性の高いパラメータ設定が可能です。
  • 用途に応じてゲインやシャッタモード、シャッタ時間などの最適な値を、RS-232Cを通じて外部制御できます。

★在庫と納期を事前に確認していただきたい商品です。


カタログPDF 取扱説明書PDF 通信プログラム FCTool

特長

  • 産業用に設計されたCCD撮像素子搭載で、高品位でスミアの少ない画像が得られます。
  • フレームメモリを搭載しているため、ビデオ出力はプログレッシブ走査（ノンインターレース走査）出力、及び、2：1インターレース走査出力のどちらにも対応可能です。
  • カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
  • ビデオ信号は次の4種の信号を出力します。
    1. プログレッシブ走査の、アナログビデオ出力。
    2. プログレッシブ走査の8ビットパラレルデジタル化ビデオ出。
    3. 2：1インターレース走査に変換したアナログビデオ信号出力。
    4. 2：1インターレース走査に変換したデジタル化ビデオ信号出力。
  • 電子シャッタ速度の設定、シャッタモード（通常/ランダム）などの切替え操作はすべてカメラ背面で行えます。また、RS-232Cを介してパソコンなどに接続することにより外部からコントロールすることができます。

用途

  • 高解像度の電子シャッタ画像処理装置の入力機器
  • 高密度バーコード情報の読み取り装置
  • ステッパーなどLSI関連機器用途
  • 駐車場管理用ナンバー読み取り装置
  • 走行自動車ナンバー読み取り装置
  • 顕微鏡用途
  • その他コンピュータと接続して行う画像処理装置全般

感度波長特性

感度波長特性

仕様

撮像素子 1/3インチプログレッシブ走査
インターライン転送方式CCD
有効画素数 659(H) × 494(V)
白黒撮像素子
読出し走査 水平走査周波数　　　fH = 15.73 kHz
垂直走査周波数　　　fV = 30 Hz
画素クロック周波数　fCLK = 12.27MHz
外部同期入力 外部同期可能（自動切替え）
外部同期入力信号周波数
EXT.HD = 15.73kHz、EXT.VD = 30 Hz
ランダムシャッタ操作時はHDのみ入力すること
水平解像度 450TV本以上
垂直解像度 480TV本以上
感度 100 lx F2
最低被写体照度 0.3lx FL4（赤外線カットフィルタなし）
S / N 50dB以上（AGC = OFF）
ビデオ出力信号 プログレッシブ走査：30フレーム/秒　切替可
2 : 1インターレース走査：60フィールド／秒　切替可
出力信号レベル： アナログ出力：1Vpp 75Ω不平衡
デジタル出力：8bit RS-422 差動出力、100Ω負荷
ガンマ 1/0.45切替え可能
電子シャッタ 1/10000～1/30秒～長時間シャッタ
連続シャッタ、ランダムシャッタ、長時間シャッタのモード切替可
レンズマウント Cマウント
電源 DC12V±10％
250mA（Max）（アナログ出力のみ使用時）
400mA（Max）（アナログ／デジタル両出力使用時）
動作周囲温度 0℃～40℃（結露のないこと）
保存温度範囲 -30℃～60℃（結露、結氷のないこと）
耐衝撃 70G
耐振動 7G
外形寸法 46(W) × 49(H) × 112(D)mm（コネクタ除く）
重量 約260ｇ

※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

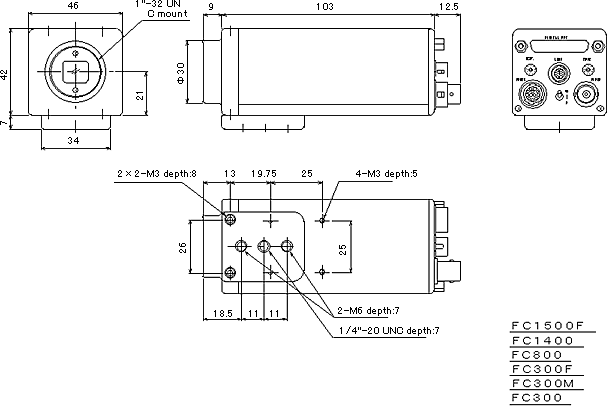

外形寸法図

外形寸法図
