HomeCamera Link対応、145万画素 30フレーム/秒
フルフレームシャッタカメラ
FC1500FCL
概要
- Camera Linkに適合したカメラです。
- 内外の有名フレームグラバーメーカー各社のカメラリンク規格対応製品に接続出来ます。
- ビデオ出力はプログレッシブ走査（ノンインターレース走査）で出力します。
- デジタル出力専用とすることでローコストを実現しています。
- FC1500Fと高い互換性を保っていますので、開発済みソフト資産が無駄なく利用出来ます。
- 従来機種同様、連続シャッタモード、ランダムシャッタモードなど多彩なシャッタ動作が可能です。
- Camera Link経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
特長
- プログレッシブ走査による全画素独立読出しを行っていますので、電子シャッタ動作においても垂直解像度は低下しません。
- Camera Linkの“Base Configuration”を採用しており、白黒10bit階調のデジタルビデオ信号を出力します。
- 電子シャッタ機能を搭載しているので、メカニカルシャッタなしで毎秒30フレームの全画素読出し走査が行え、ランダムシャッタも可能です。
- フルフレーム連続電子シャッタおよびランダムシャッタの露光時間は1／23000秒（最高速）より8段階の固定長又はパルス幅で可変でき、長時間露光の設定も可能です。
- 長時間露光モードでは、2フレーム時間露光からフレーム単位で可変設定出来ます。（連続／ランダムの両方に適用）
- ランダムシャッタモードでは、電子シャッタの解放タイミング（ストロボ発光トリガ信号）を12ピンカメラコネクタから出力します。
- 部分走査（60Hz）、通常走査（30Hz）の走査モード切替えが可能です。
- バックアップメモリ（EEPROM）により、各種動作設定パラメータを記憶保持出来ます。
用途
- 高解像度の電子シャッタ画像処理装置の入力用
- 高密度バーコード情報の読みとり装置の入力用
- 走行自動車ナンバー読み取り装置の入力機器
- LCDの欠陥検査用途
感度波長特性
仕様
| 撮影素子 | プログレッシブ走査、インターライン転送CCD 2/3インチ ユニットセルサイズ 6.45 µm (H) × 6.45 µm (V) 光学黒:水平(H)方向 前2画素 後40画素 垂直(V)方向 前8画素 後2画素 ダミービット数:水平(H)20 垂直(V)3 |
|---|---|
| 有効画素数 | 1392 (H) × 1040 (V) 正方格子配列 |
| 読出し走査 | 水平走査周波数 fH = 32.0 kHz 垂直走査周波数 fV = 30 Hz ピクセルクロック周波数 ｆCLK = 57.273 MHz |
| 標準感度 | 400 lx F22 （露光時間1/30秒にてデジタル出力 512/1024 階調出力時） |
| 最低被写体照度 | 1.5 lx F1.4 |
| S/N | 約50dB |
| ビデオ出力信号 | プログレッシブ走査：30フレーム/秒 デジタル出力／Camera Link（Base Configuration）方式準拠 10bit階調（28.636MHz×2TAP×10bit出力） |
| カメラリンクコネクタ形状 | MDR |
| 外部同期 | HD/VD（2～5Vp-p/220Ω終端接続時）自動切替方式 fH = 32.0kHz fV = 30Hz |
| 電子シャッタ | 1/23000秒～1/30秒（シャッタなし）～5秒 |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御 |
| 走査モード | 標準（全画素）／部分（中央部） |
| レンズマウント | Ｃマウント（フランジバック固定）・可動型はオプション |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース |
| 電源 | DC12V±10％、450mA (Max) |
| 動作温度範囲 | 0℃～50℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70Ｇ |
| 耐振動 | 7Ｇ |
| 外形寸法 | 46(W)×42(H)×112(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約200g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

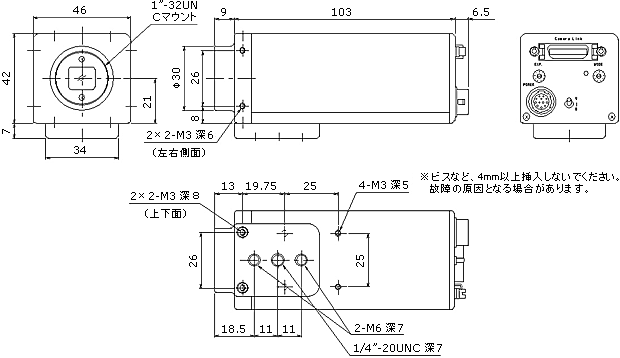

外形寸法図
