Home近赤外領域にも感度を有する、高感度、30フレーム/秒
フルフレームシャッタカメラ
FC1500F
概要
- 145万画素の高解像度を保ちながら、30フレーム/秒の高フレームレートを得ることができます。
- アナログとデジタルの両ビデオ出力を持ったフルフレームシャッタカメラです。
- 近赤外に高い感度を持ち、低スミアーですのでETCや駐車場関連用途にも適しています。
- 145万画素を良好な画質で、30フレーム/秒で読み出せるので、高速画像処理機器にも対応できる画像入力機器です。
- ランダム電子シャッタが可能ですので任意タイミングのフルフレームの静止画を得ることができます。
- 内蔵CPUによるデジタルコントロール回路を搭載していますので再現性の高いパラメータ設定が可能です。
- RS-232C通信を用いる事により、カメラの内部設定値を外部より制御することができます。
★在庫と納期を事前に確認していただきたい商品です。
特長
- 可視光から近赤外領域まで高い感度を有するカメラです。
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
- ビデオ出力信号はアナログ信号及びデジタル化信号として出力します。
- プログレッシブ走査アナログビデオ信号
- プログレッシブ走査10bitパラレルデジタル信号（RS-644）
- 高感度、低スミアを実現しています。
用途
- 通行車両の車番読み取りなどITS用入力機器
- 駐車場管理用車番読み取り装置
- 高解像度の電子シャッタ画像処理装置の入力機器
- LSI外観検査機器用途
- 顕微鏡用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 走査方式 | 2/3インチプログレッシブ走査 インターライン転送方式CCD 白黒撮像素子 |
|---|---|
| 総画素数 | 1434(H)×1050(V) |
| 有効画素数 | 1392(H)×1040(V) 正方格子配列 |
| チップサイズ | 10.2mm(H)×8.3mm(V) |
| ユニットセルサイズ | 6.45µm×6.45µm |
| 読出し走査 | 水平走査周波数 fH = 32.0 kHz 垂直走査周波数 fV = 30 Hz ピクセルクロック周波数 fCLK = 57.273 MHz |
| 外部同期入力 | EXT.HD = 32.0 kHz EXT.VD = 30 Hz |
| 水平解像度 | 1392画素 |
| 垂直解像度 | 1040ライン |
| ビデオ出力信号 | プログレッシブ走査：30フレーム/秒 アナログ出力：1Vpp75Ω/不平衡 デジタル出力：10bit、RS-644差動出力、100Ω負荷 |
| 電子シャッタ | 1/23000秒～1/30秒 連続シャッタ、ランダムシャッタ可 ランダムシャッタモードでパルス幅制御を行った場合、長時間露光が可能 |
| 最低被写体照度 | 1.5 lx F1.4 |
| Ｓ ／ Ｎ | 50dB以上（AGC=OFF） |
| 感度 | 30 lx F4 |
| ガンマ | 1 |
| レンズマウント | Cマウント |
| 電源 | DC12V±10％、450mA（Max） |
| 動作温度範囲 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70Ｇ |
| 耐振動 | 7Ｇ |
| 外形寸法 | 46 (W) × 42 (H) × 112(D)mm （コネクタ・リポット除く） |
| 重量 | 約260g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

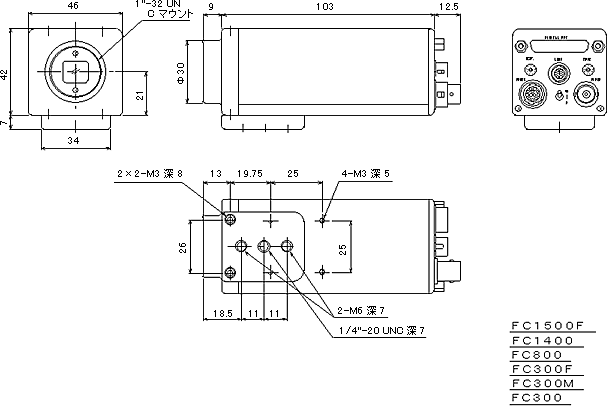

外形寸法図
