HomeCamera Link対応、145万画素
フルフレームシャッタカメラ
FC1500CL/FC1500PCL
概要
- Camera Linkに適合したカメラです。
- 内外の有名フレームグラバーメーカー各社のカメラリンク規格対応製品に接続出来ます。
- ビデオ出力はプログレッシブ走査（ノンインターレース走査）で出力します。
- デジタル出力、内部同期専用とすることでローコストを実現しています。
- FC1500と高い互換性を保っていますので、開発済みソフト資産が無駄なく利用出来ます。
- 従来機種同様、連続シャッタモード、ランダムシャッタモードなど多彩なシャッタ動作が可能です。
- Camera Link経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
特長
- プログレッシブ走査による全画素独立読出しを行っていますので、電子シャッタ動作においても垂直解像度は低下しません。
- カメラリンクの"Base Configuration"を採用しており、白黒10bit階調のデジタルビデオ信号を出力します。
- 電子シャッタ機能を搭載しているので、メカニカルシャッタなしで毎秒15フレームの全画素読出し走査が行え、ランダムシャッタも可能です。
- フルフレーム連続電子シャッタおよびランダムシャッタの露光時間は1／12000秒（最高速）より8段階の固定長の設定、又は、パルス幅で可変できます。
- ランダムシャッタモードでは、電子シャッタの解放タイミング（ストロボ発光トリガ信号）を12ピンカメラコネクタから出力します。
- 連続シャッタでは、4画素飛び越し走査による4倍速読み出し、及び、2ライン加算による倍速読出し（FC1500CLのみ対応）、又は、映像中央ラインのみ読み出す部分読み出し（FC1500PCLのみ対応）が可能です。
- バックアップメモリ（EEPROM）により、各種動作設定パラメータを3セット記憶保持出来ます。
- 従来品と比べて体積約60％の小型品です。
- 高感度、低スミアです。
用途
- 高解像度の電子シャッタ画像処理装置の入力用
- 高密度バーコード情報の読み取り装置
- 走行自動車ナンバー読み取り装置
- LCD、ディスプレイの欠陥検査用途
- 顕微鏡、望遠鏡用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 走査方式 | 2/3インチプログレッシブ走査 インターライン転送CCD 白黒撮像素子 |
|---|---|
| 総画素数 | 1434 (H) × 1050 (V) 150万画素 |
| 有効画素数 | 1392 (H) × 1040 (V) 145万画素 |
| チップサイズ | 10.2 mm (H) × 8.3 mm (V) |
| ユニットセルサイズ | 6.45 µm (H) × 6.45 µm (V) |
| 光学黒 | 水平(H)方向 前2画素 後40画素 垂直(V)方向 前8画素 後2画素 |
| ダミービット数 | 水平(H)20 垂直(V)3 |
| 読出し走査 | 水平走査周波数 fH = 16.0 kHz 垂直走査周波数 fV = 15 Hz ピクセルクロック周波数 ｆCLK = 28.636 MHz |
| 外部同期入力 | 内部/外部同期自動切替方式 |
| 感度 | 100 lx F22 (1/15秒 シャッタ) |
| 最低被写体照度 | 0.5 lx F1.4 |
| S/N | 50dB以上 |
| ビデオ出力信号 | ノンインターレース方式：15 fps |
| デジタル出力 10 bit Camera Link（Base Configuration）方式準拠 | |
| カメラリンクコネクタ形状 | MDR |
| ガンマ | γ = 1 固定 |
| 電子シャッタ | 1/12000秒～1/15秒 連続シャッタ、ランダムシャッタモード切替可 |
| 通信制御 | UART 内蔵 調歩同期式 9600bps カメラリンク経由 （カメラコネクタへのRS－232Cレベル入出力はオプション対応） |
| レンズマウント | Ｃマウント（フランジバック固定） |
| 電源 | DC12V±10％、400mA（Max） |
| 動作温度範囲 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70Ｇ |
| 耐振動 | 7Ｇ |
| 外形寸法 | 46(W)×33(H)×92(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約210g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

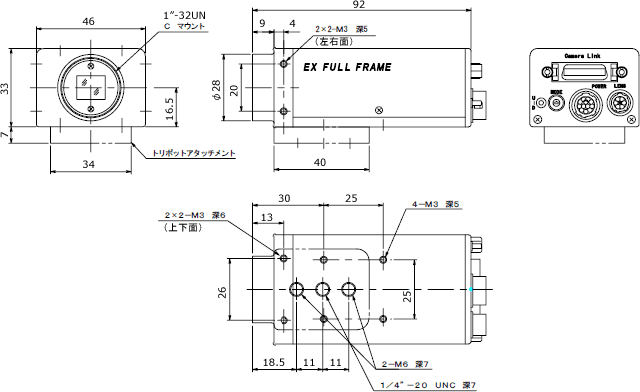

外形寸法図
