Home近赤外に感度を持った高ダイナミックレンジ、低スミアのデジタルカメラ
フルフレームシャッタカメラ
FC1500
概要
- 近赤外領域にも感度を有する2/3インチサイズの正方画素配列プログレッシブ走査型CCDカメラです。
- 従来カメラに比べ2倍以上のダイナミックレンジを有しています。また、スミアは従来カメラの1/3を実現した全画素独立読み出し（フルフレーム）方式で、約1/15秒で全ての画素の信号を独立に出力します。
- ランダム電子シャッタが可能ですので任意タイミングのフルフレームの静止画を得ることができます。
- 内部回路のボリュームを廃し、全て内蔵CPUによるデジタル式コントロール回路としていますので、再現性の高いパラメータ設定が可能です。
- RS-232C通信を用いる事により、カメラの内部設定値を外部より制御することができます。
★在庫と納期を事前に確認していただきたい商品です。
特長
- 可視光から近赤外領域まで高い感度を有するカメラです。
- 全画素独立読み出しの高解像度フルフレームシャッタカメラです。
- 有効画素145万画素［1392(H)×1040(V)］の高解像度カメラです。
- ビデオ出力信号は10bitデジタル出力（RS-644）とモニター用アナログ出力が装備されています。
- 垂直256ラインで60フレーム/秒出力を行うことができますので、標準テレビモニターで映し出すことができます。
- アスペクト比4：3、正方画素配列です。
- 高感度、低スミアを実現しています。
用途
- 通行車両の車番読み取りなどITS用入力機器
- 駐車場管理用車番読み取り装置
- 高解像度の電子シャッタ画像処理装置の入力機器
- ステッパーなどLSI関連機器用途
- 顕微鏡用途
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 走査方式 | 2/3インチプログレッシブ走査 インターライン転送方式CCD 白黒撮像素子 |
|---|---|
| 総画素数 | 1434(H)×1050(V) |
| 有効画素数 | 1392(H)×1040(V) 正方格子配列 |
| チップサイズ | 10.2mm(H)×8.3mm(V) |
| ユニットセルサイズ | 6.45µm×6.45µm |
| 読出し走査 | 水平走査周波数 fH = 16.0 kHz 垂直走査周波数 fV = 15 Hz ピクセルクロック周波数 fCLK = 28.636 MHz |
| 外部同期入力 | EXT.HD=16.0 kHz EXT.VD=15 Hz |
| 水平解像度 | 1392画素 |
| 垂直解像度 | 1040ライン |
| ビデオ出力信号 | プログレッシブ走査：15フレーム/秒 アナログ出力：1Vpp75Ω/不平衡 デジタル出力：10bit、RS-644差動出力、100Ω負荷 |
| 電子シャッタ | 1/12000秒～1/15秒 連続シャッタ、ランダムシャッタ可 ランダムシャッタモードでパルス幅制御を行った場合、長時間露光が可能 |
| 最低被写体照度 | 0.5 lx F1.4 |
| Ｓ ／ Ｎ | 50dB以上（AGC=OFF） |
| 感度 | 50 lx F4 |
| ガンマー | 1 |
| レンズマウント | Cマウント |
| 電源 | DC12V±10％、400mA（Max） |
| 動作周囲温度 | 0℃～40℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70G |
| 耐振動 | 7G |
| 外形寸法 | 46(W)×33(H)×92(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約250g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

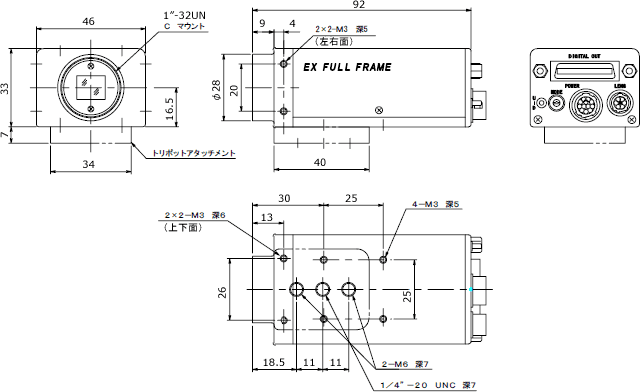

外形寸法図
