HomeCamera Link対応、145万画素 15フレーム/秒
フルフレームシャッタカメラ
FC1410CL
概要
- 145万画素、1／2インチ光学サイズの白黒CCD撮像素子を採用したフルフレームシャッタカメラです。
- 毎秒15フレームのフルフレームシャッタ画像が得られます。
- ビデオ信号は8ビットまたは10ビット（Camera Link）のデジタル映像信号を出力します。
- ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
- Camera Link経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。
★在庫と納期を事前に確認していただきたい商品です。
特長
- OSD（On Screen Display）表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示することが出来ます。
- カメラに外部トリガを入力するとランダムタイミング（非同期）で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。（ランダムシャッタモード）
- ランダムシャッタ動作は従来のプリセットトリガ、パルス幅トリガに加えツートリガ入力方式でも使用出来ます。
- 連続シャッタ動作時にもストロボ信号を出力する事ができるので、LED照明などの省電力化、スミアの低減に効果が有ります。
- シリアル通信を使用してカメラ固体毎にユーザが設定したID情報を保存し、必要な時に読み出すことができます。
- ストロボ発光トリガ信号を出力します。 電子シャッタ開放タイミングをストロボ発光トリガ信号として出力します。（TTLレベル、active L）
- カメラ内部の温度モニター機能を搭載しています。
用途
- 高解像度の電子シャッタ画像処理装置の入力機器
- LSI外観検査機器用途
- 顕微鏡用途
- 通行車両の車番読み取りなどITS用入力機器
- 駐車場管理用車番読み取り装置
- その他コンピュータと接続して行う画像処理用途
感度波長特性
仕様
| 撮像素子 | プログレッシブ走査、インターライン転送方式CCD 1/2インチサイズ ユニットセルサイズ 4.65µm(H)×4.65µm(V) 白黒撮像素子 |
|---|---|
| 有効画素数 | 1392(H)×1040(V) 正方格子配列 |
| 読出し走査 | 水平走査周波数 fH = 16.0 kHz 垂直走査周波数 fV = 15 Hz ピクセルクロック周波数 fCLK = 28.636 MHz |
| 標準感度 | 400lx F16 （露光時間1/30秒にてデジタル出力512/1024階調出力時） |
| 最低被写体照度 | 1 lx F1.4 |
| S/N | 約50dB |
| ビデオ出力信号 | プログレッシブ走査：15フレーム/秒 デジタル出力／Camera Link（Base Configuration）方式準拠 8bit階調（28.636MHz×1TAP×8bit出力） ／10bit階調（28.636MHz×1TAP×10bit出力）切替可 |
| 外部同期入力 | HD／VD（2～5Ｖp-p／220Ω終端接続時）自動切替方式 水平：fh=16.0kHz 垂直：fV=fh／1068（15.0Hz） |
| 電子シャッタ | 1/16000秒～1/15秒（シャッタなし）～10秒 |
| ランダムシャッタ | プリセット固定シャッタ／パルス幅制御／ツートリガ |
| 走査モード | 標準（全画素）／部分（中央部） |
| レンズマウント | Ｃマウント（フランジバック可動型） |
| 外部制御 | カメラリンクケーブル経由シリアルインターフェース |
| 特殊機能 | 画像出力への設定情報インポーズ機能 カメラ内部温度モニター機能 カメラID情報保存機能 |
| 電源 | DC12V±10％、500mA（Max） |
| 動作周囲温度 | 0℃～50℃（結露のないこと） |
| 保存温度範囲 | -30℃～60℃（結露、結氷のないこと） |
| 耐衝撃 | 70G |
| 耐振動 | 7G |
| 外形寸法 | 46(W)×42(H)×112(D)mm（コネクタ・トリポッド除く） |
| 重量 | 約200g |
※ 仕様は改良などのため、予告なく変更されることがありますのでご了承ください。

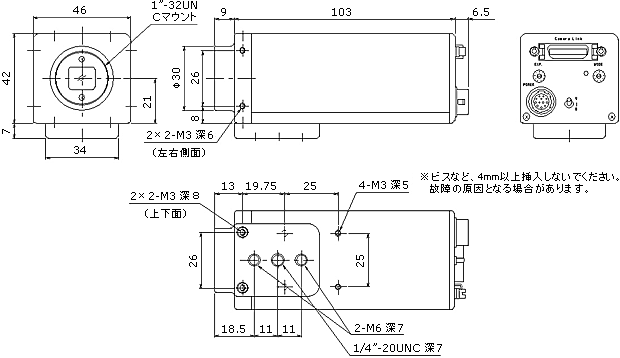

外形寸法図
