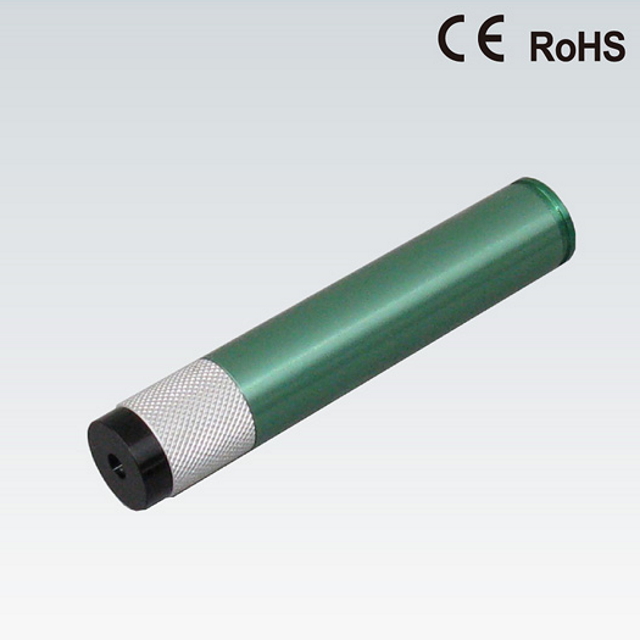

極細型レーザ
LDBシリーズ

LDBシリーズ

概要・特長

  • 極細のラインパターンが得られます。
  • 深度が深く明瞭な投映が可能。
  • 小型・軽量・長寿命・高品質
  • 焦点調整が可能です。
  • APC回路内蔵で周囲温度変化・電源電圧変動の影響をうけません。
  • 周囲の明るさによりパターン形状が異なることがありますのでご確認ください。

カタログPDF 取扱説明書PDF

ダウンロード

型式 製品写真（JPG） 仕様書（PDF） 外形寸法図（PDF）
LDB163L
LDB263L

仕様

品名 レーザプロジェクター
レーザ色 赤色
型式 LDB163L LDB263L
投映距離 100mm～5000mm
投映パターン ラインパターン　線長：700mm　線幅：0.4mm　距離：1000mm
投映方式 レンズフォーカス可変式
発振波長 635nm
光出力 クラス2
平均寿命 10,000時間
電源電圧・消費電流 DC5V±5%  100mA（Max）
接続方式 リード線式　ケーブル長1.5m（コネクタ付）
使用温度範囲 −10℃～50℃（氷結しないこと）
使用湿度範囲 20～85%RH（結露しないこと）
保護構造 IP40
質量 約40g

外形寸法図

外形寸法図

オプション

R-956

取付金具
R-956

BR-1216

取付金具
BR-1216

R-938

取付金具
R-938
